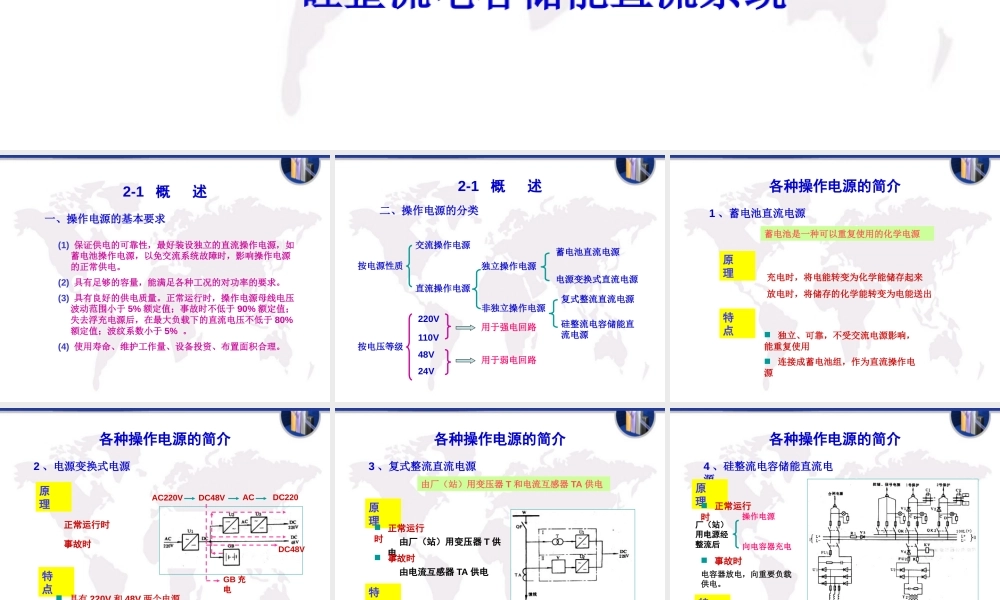

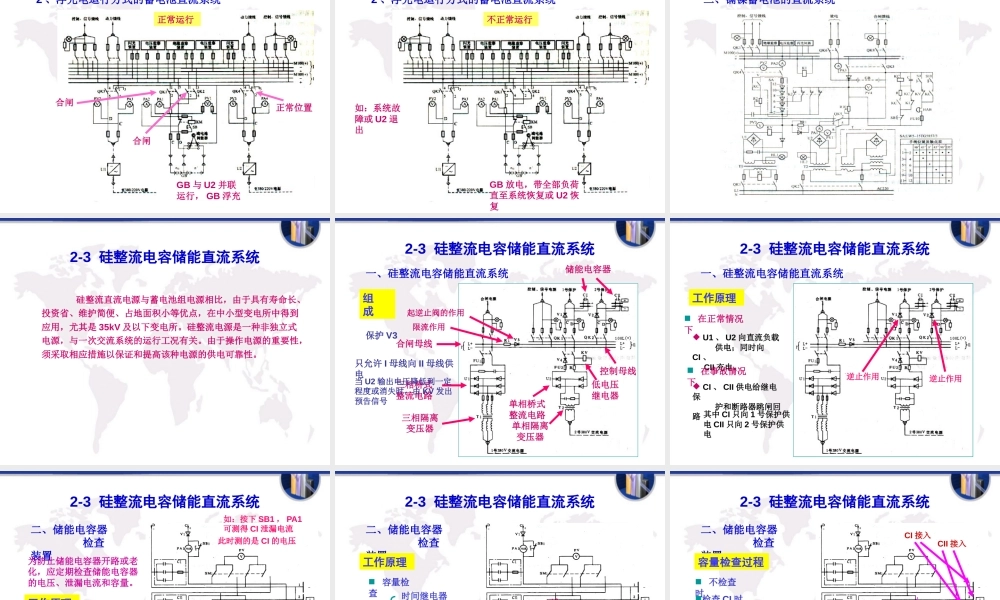

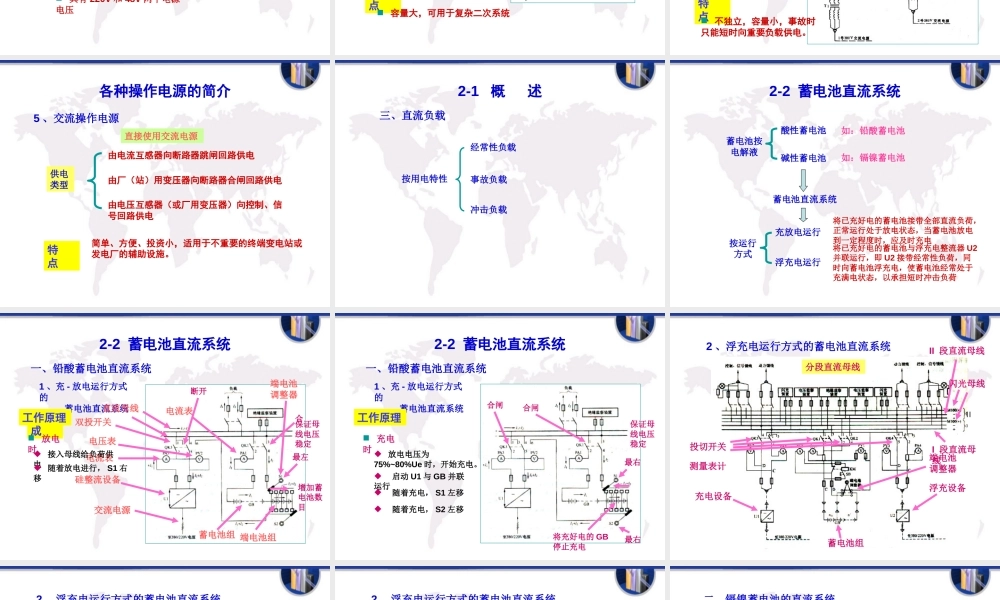

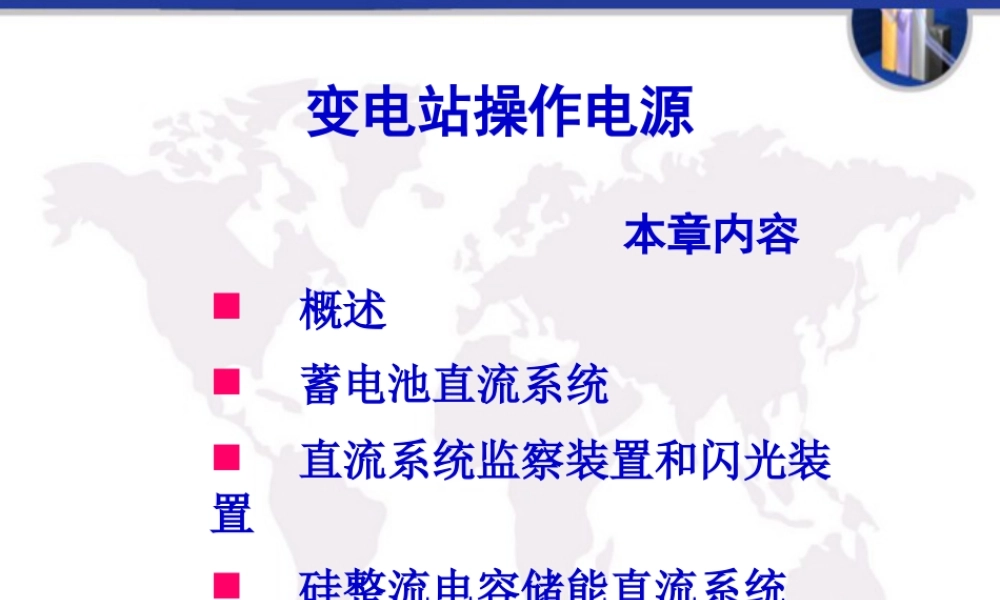

变电站操作电源 本章内容 概述 蓄电池直流系统 直流系统监察装置和闪光装置 硅整流电容储能直流系统2-1 概 述一、操作电源的基本要求(1) 保证供电的可靠性，最好装设独立的直流操作电源，如蓄电池操作电源，以免交流系统故障时，影响操作电源的正常供电。(2) 具有足够的容量，能满足各种工况的对功率的要求。(3) 具有良好的供电质量。正常运行时，操作电源母线电压波动范围小于 5% 额定值；事故时不低于 90% 额定值；失去浮充电源后，在最大负载下的直流电压不低于 80%额定值；波纹系数小于 5% 。(4) 使用寿命、维护工作量、设备投资、布置面积合理。2-1 概 述二、操作电源的分类按电源性质交流操作电源直流操作电源独立操作电源非独立操作电源蓄电池直流电源电源变换式直流电源复式整流直流电源硅整流电容储能直流电源按电压等级220V110V48V24V用于强电回路用于弱电回路各种操作电源的简介1 、蓄电池直流电源原 理蓄电池是一种可以重复使用的化学电源充电时，将电能转变为化学能储存起来放电时，将储存的化学能转变为电能送出特 点 独立、可靠，不受交流电源影响，能重复使用 连接成蓄电池组，作为直流操作电源各种操作电源的简介2 、电源变换式电源原 理正常运行时事故时AC220VDC48VACDC220GB 充电DC48V特 点 具有 220V 和 48V 两个电源电压各种操作电源的简介3 、复式整流直流电源原 理 正常运行时由厂（站）用变压器 T 和电流互感器 TA 供电 由厂（站）用变压器 T 供电 事故时 由电流互感器 TA 供电特 点 容量大，可用于复杂二次系统各种操作电源的简介4 、硅整流电容储能直流电源原 理 正常运行时厂（站）用电源经整流后操作电源向电容器充电 事故时电容器放电，向重要负载供电。特 点 不独立，容量小，事故时只能短时向重要负载供电。各种操作电源的简介5 、交流操作电源直接使用交流电源供电类型由电流互感器向断路器跳闸回路供电由厂（站）用变压器向断路器合闸回路供电由电压互感器（或厂用变压器）向控制、信号回路供电特 点简单、方便、投资小，适用于不重要的终端变电站或发电厂的辅助设施。2-1 概 述三、直流负载按用电特性经常性负载冲击负载事故负载2-2 蓄电池直流系统蓄电池按电解液酸性蓄电池碱性蓄电池如：铅酸蓄电池如：镉镍蓄电池蓄电池直流系统按运行方式充放电运行浮充电运行将已充好电的蓄电池接带全部直流负荷，正常运行处于放电...
