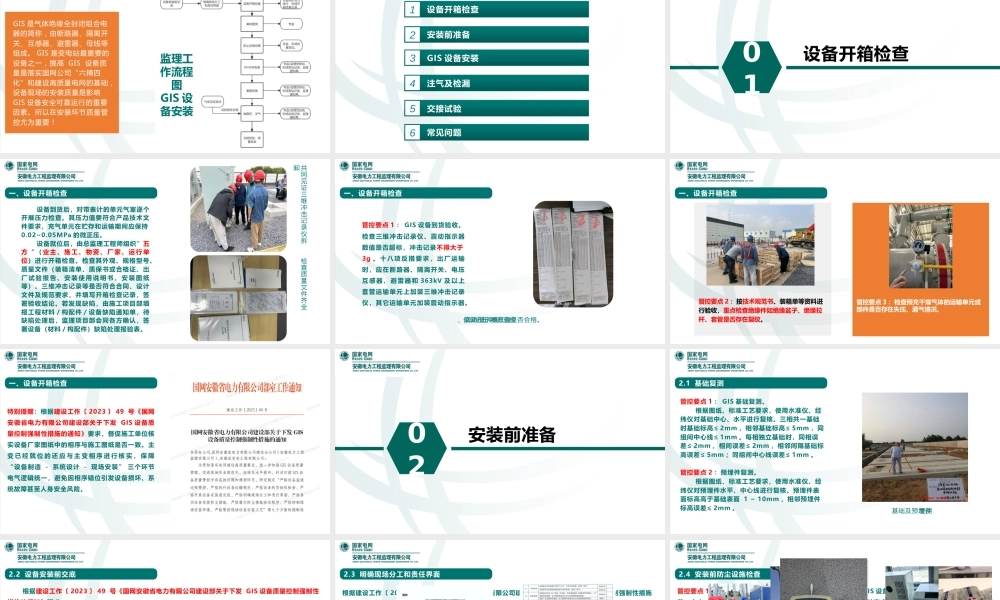

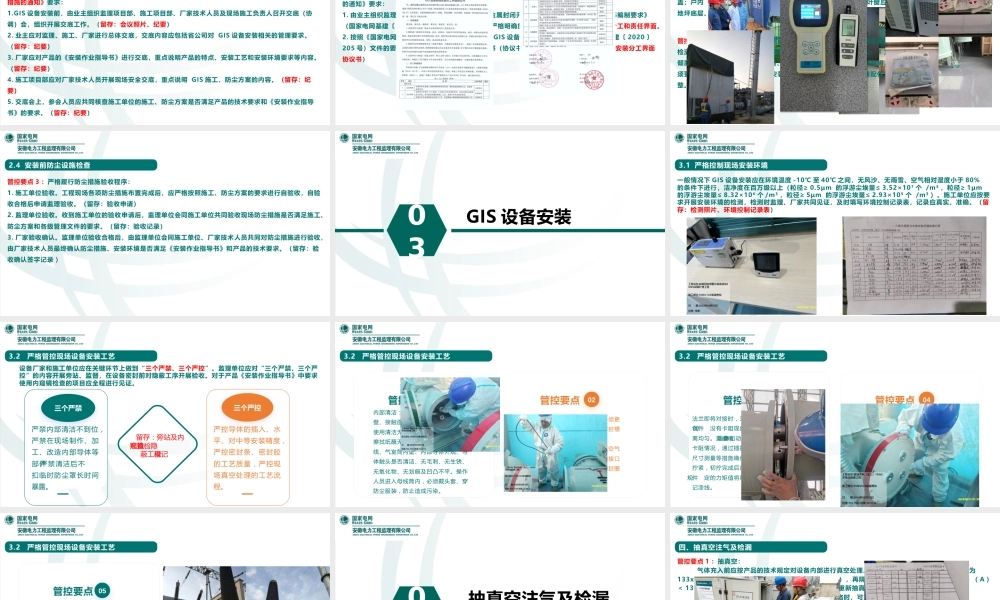

GIS 安装质量管控要点监理工作流程图GIS 设备安装GIS 是气体绝缘全封闭组合电器的简称，由断路器、隔离开关、互感器、避雷器、母线等组成。 GIS 是变电站最重要的设备之一，提高 GIS 设备质量是落实国网公司“六精四化”和建设高质量电网的基础，设备现场的安装质量是影响 GIS 设备安全可靠运行的重要因素。所以在安装环节质量管控尤为重要！1设备开箱检查 4注气及检漏3GIS 设备安装5交接试验6常见问题2安装前准备01设备开箱检查一、设备开箱检查 设备到货后，对带表计的单元气室逐个开展压力检查。其压力值要符合产品技术文件要求，充气单元在贮存和运输期间应保持0.02~0.05MPa 的微正压。 设备就位后，由总监理工程师组织”五方 “ （ 业 主 、 施 工 、 物 资 、 厂 家 、 运 行 单位）进行开箱检查。检查其外观、规格型号、质量文件（装箱清单、质保书或合格证、出厂 试 验 报 告 、 安 装 使 用 说 明 书 、 安 装 图 纸等）、三维冲击记录等是否符合合同、设计文件及规范要求，并填写开箱检查记录，签署验收结论。若发现缺陷，由施工项目部填报工程材料 / 构配件 / 设备缺陷通知单，待缺陷处理后，监理项目部会同各方确认，签署设备（材料 / 构配件）缺陷处理报验表。 共同见证三维冲击记录仪拆卸检查质量文件齐全管一、设备开箱检查管控要点 1 ： GIS 设备到货验收。检查三维冲击记录仪、震动指示器数值是否超标，冲击记录不得大于3g 。 十 八 项 反 措 要求 ， 出 厂 运 输时，应在断路器、隔离开关、电压互感器、避雷器和 363kV 及以上套管运输单元上加装三维冲击记录仪，其它运输单元加装震动指示器。 检仪录记击冲维三查、震动指示器数值是否合格。管一、设备开箱检查管控要点 2 ：按技术规范书、装箱单等资料进行验收，重点检查绝缘件如绝缘盆子、绝缘拉杆、套管是否存在裂纹。管控要点 3 ：检查预充干燥气体的运输单元或部件是否存在失压、漏气情况。管一、设备开箱检查特别提醒：根据建设工作〔 2023 〕 49 号《国网安徽省电力有限公司建设部关于下发 GIS 设备质量控制强制性措施的通知》要求，督促施工单位核实设备厂家图纸中的相序与施工图纸是否一致。主变 已 经 就 位 的 还 应 与 主 变 相 序 进 行 核 实 ， 保 障 “设备制造 - 系统设计 - 现场安装” 三个环节电气逻辑统一，避免因相序错位引发设备损坏、系...
