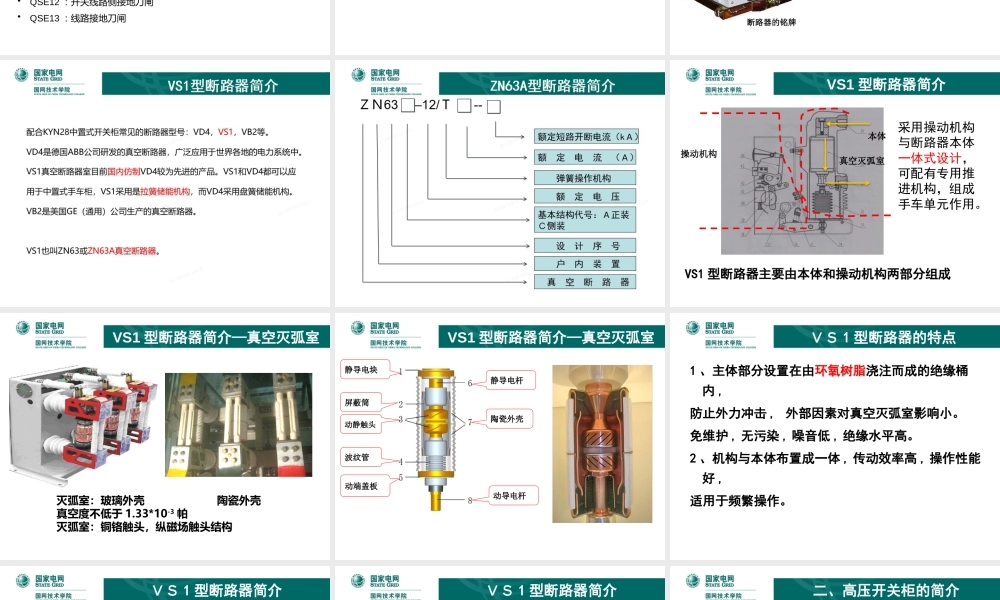

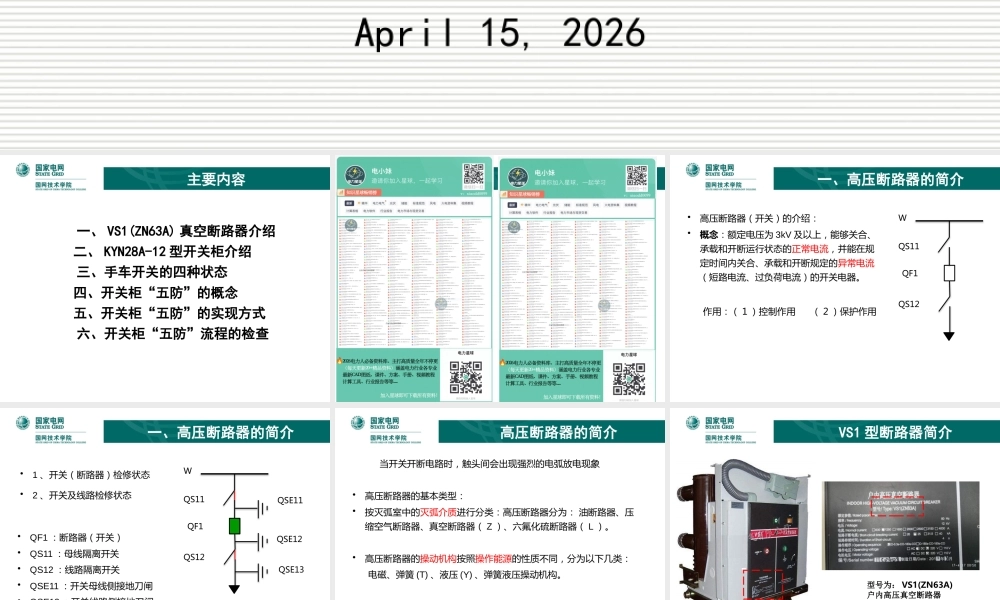

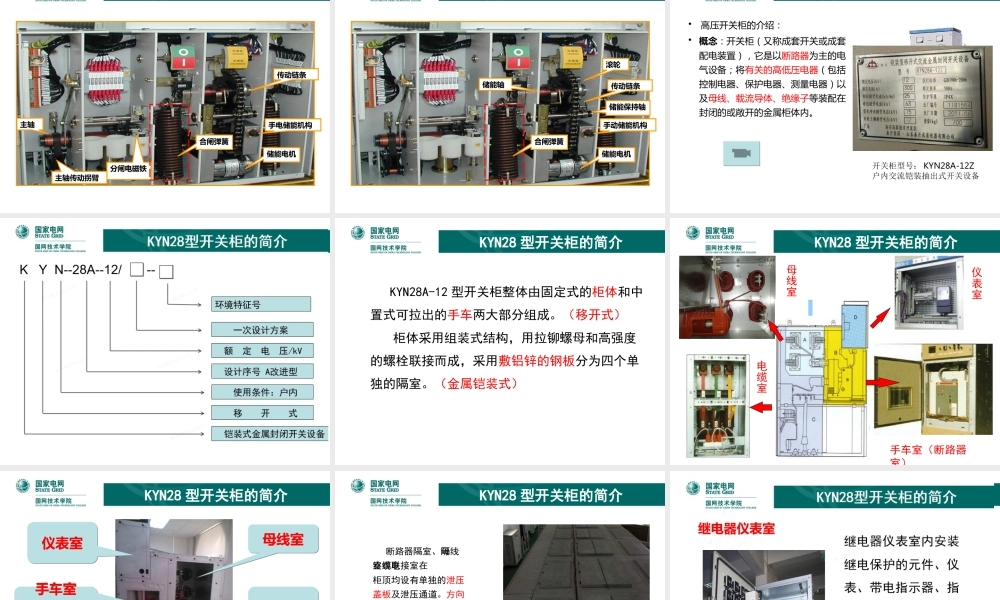

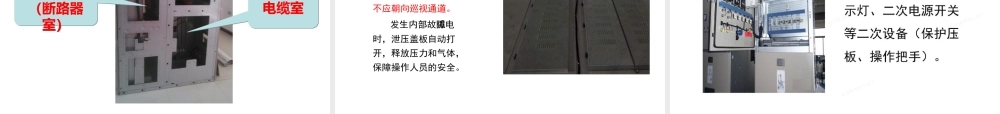

KYN28 型开关柜及“五防”系统April 15, 2026主要内容 一、 VS1(ZN63A) 真空断路器介绍 二、 KYN28A-12 型开关柜介绍 三、手车开关的四种状态 四、开关柜“五防”的概念 五、开关柜“五防”的实现方式 六、开关柜“五防”流程的检查一、高压断路器的简介•高压断路器（开关）的介绍：•概念：额定电压为 3kV 及以上，能够关合、承载和开断运行状态的正常电流，并能在规定时间内关合、承载和开断规定的异常电流（短路电流、过负荷电流）的开关电器。WQF1QS11QS12作用：（ 1 ）控制作用 （ 2 ）保护作用一、高压断路器的简介•QF1 ：断路器（开关）•QS11 ：母线隔离开关•QS12 ：线路隔离开关•QSE11 ：开关母线侧接地刀闸•QSE12 ：开关线路侧接地刀闸•QSE13 ：线路接地刀闸WQF1QS11QS12QSE11QSE12QSE13•1 、开关（断路器）检修状态•2 、开关及线路检修状态高压断路器的简介•高压断路器的基本类型：•按灭弧室中的灭弧介质进行分类：高压断路器分为： 油断路器、压缩空气断路器、真空断路器（ Z ）、六氟化硫断路器（ L ）。•高压断路器的操动机构按照操作能源的性质不同，分为以下几类： 电磁、弹簧 (T) 、液压 (Y) 、弹簧液压操动机构。当开关开断电路时，触头间会出现强烈的电弧放电现象VS1 型断路器简介断路器的铭牌型号为： VS1(ZN63A)户内高压真空断路器VS1 型断路器简介VS1 型断路器主要由本体和操动机构两部分组成 操动机构本体采用操动机构与断路器本体一体式设计，可配有专用推进机构，组成手车单元作用。真空灭弧室VS1 型断路器简介—真空灭弧室灭弧室：玻璃外壳 陶瓷外壳 真空度不低于 1.33*10-3 帕灭弧室：铜铬触头，纵磁场触头结构VS1 型断路器简介—真空灭弧室静导电块屏蔽筒动静触头波纹管动端盖板静导电杆陶瓷外壳动导电杆ＶＳ 1 型断路器的特点1 、主体部分设置在由环氧树脂浇注而成的绝缘桶内 ,防止外力冲击 , 外部因素对真空灭弧室影响小。免维护 , 无污染 , 噪音低 , 绝缘水平高。2 、机构与本体布置成一体 , 传动效率高 , 操作性能好 ,适用于频繁操作。ＶＳ 1 型断路器简介分闸电磁铁主轴传动拐臂主轴手电储能机构储能电机传动链条合闸弹簧ＶＳ 1 型断路器简介储能保持轴储能轴滚轮手动储能机构储能电机传动链条合闸弹簧•高压开关柜的介绍：• 概念：开关柜（又称成套开关或成套配电装置），它是以断路器为主的电气设备；将有关的高低压电器...
