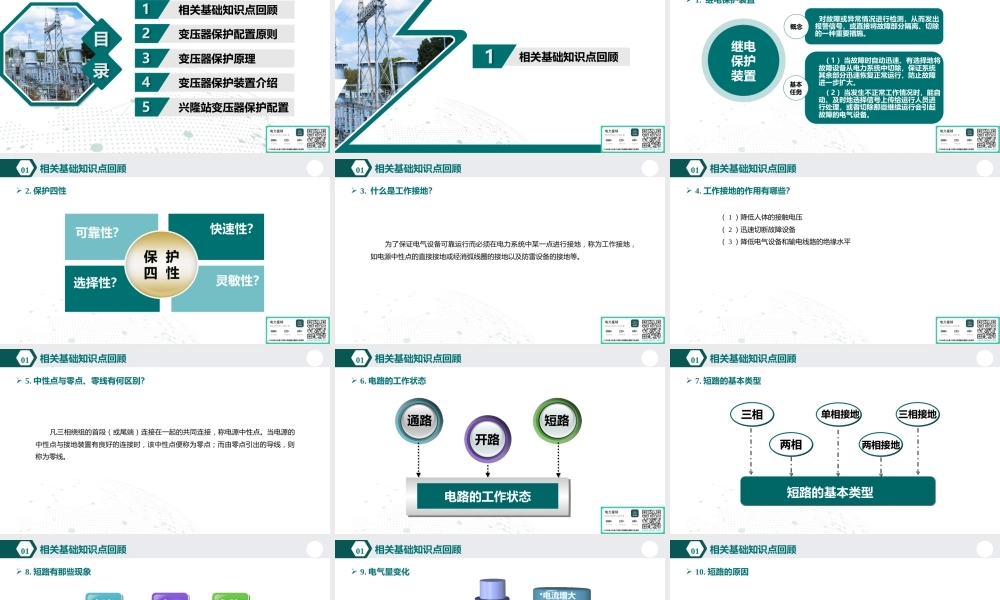

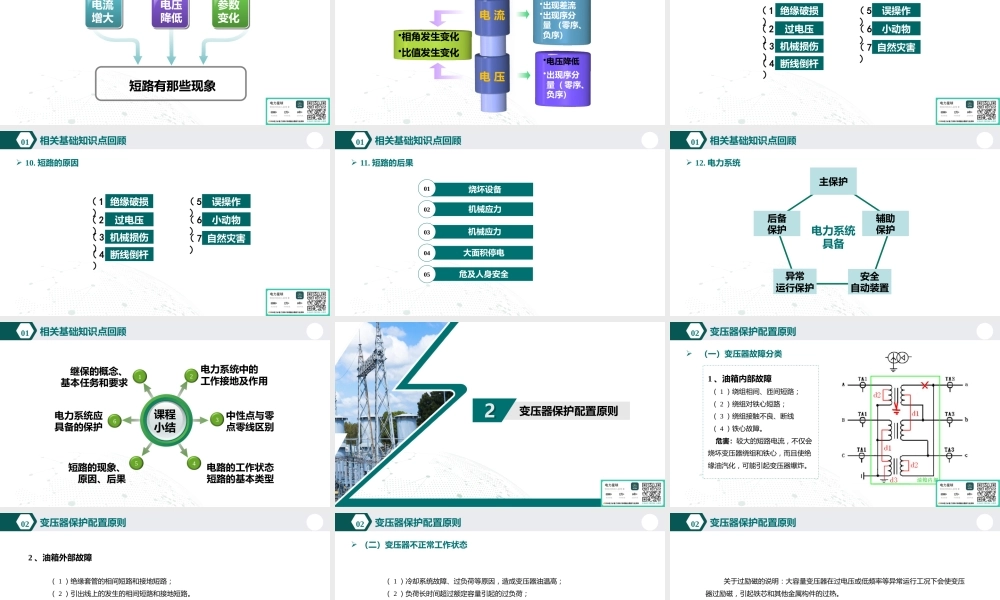

电力系统继电保护及应用电力系统继电保护及应用变压器保护目目录录11相关基础知识点回顾22变压器保护配置原则33变压器保护原理44变压器保护装置介绍55兴隆站变压器保护配置11相关基础知识点回顾相关基础知识点回顾01 对故障或异常情况进行检测，从而发出报警信号，或直接将故障部分隔离、切除的一种重要措施。 概念 （ 1 ）当故障时自动迅速、有选择地将故障设备从电力系统中切除，保证系统其余部分迅速恢复正常运行，防止故障进一步扩大。 （ 2 ）当发生不正常工作情况时，能自动、及时地选择信号上传给运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。 基本任务 继电保护装置 1. 继电保护装置相关基础知识点回顾01可靠性？快速性？ 灵敏性？ 保 护四 性选择性？ 2. 保护四性相关基础知识点回顾01 3. 什么是工作接地？为了保证电气设备可靠运行而必须在电力系统中某一点进行接地，称为工作接地，如电源中性点的直接接地或经消弧线圈的接地以及防雷设备的接地等。 相关基础知识点回顾01 4. 工作接地的作用有哪些？（ 1 ）降低人体的接触电压（ 2 ）迅速切断故障设备（ 3 ）降低电气设备和输电线路的绝缘水平相关基础知识点回顾01 5. 中性点与零点、零线有何区别？凡三相绕组的首段（或尾端）连接在一起的共同连接，称电源中性点。当电源的中性点与接地装置有良好的连接时，该中性点便称为零点；而由零点引出的导线，则称为零线。相关基础知识点回顾01 6. 电路的工作状态电路的工作状态通路通路开路开路短路短路相关基础知识点回顾01 7. 短路的基本类型短路的基本类型三相三相两相两相单相接地两相接地三相接地相关基础知识点回顾01 8. 短路有那些现象电流增大电压降低参数变化短路有那些现象相关基础知识点回顾01 9. 电气量变化•电流增大•出现差流 •出现序分量 （零序、负序）电 流电 压•电压降低 •相角发生变化 •比值发生变化 •出现序分量 ( 零序、负序）相关基础知识点回顾01 10. 短路的原因（ 1）（ 2）（ 3）（ 4）绝缘破损过电压机械损伤断线倒杆误操作（ 5）小动物自然灾害（ 6）（ 7）相关基础知识点回顾01 10. 短路的原因（ 1）（ 2）（ 3）（ 4）绝缘破损过电压机械损伤断线倒杆误操作（ 5）小动物自然灾害（ 6）（ 7）烧坏设备01机械应力02机械应力03大面积停电04 11. 短路的后果危及人身安全05相关基础知识点回顾01...
