35~750kV 输变电工程通用设计、通用设备应用目录(2026版)VIP免费

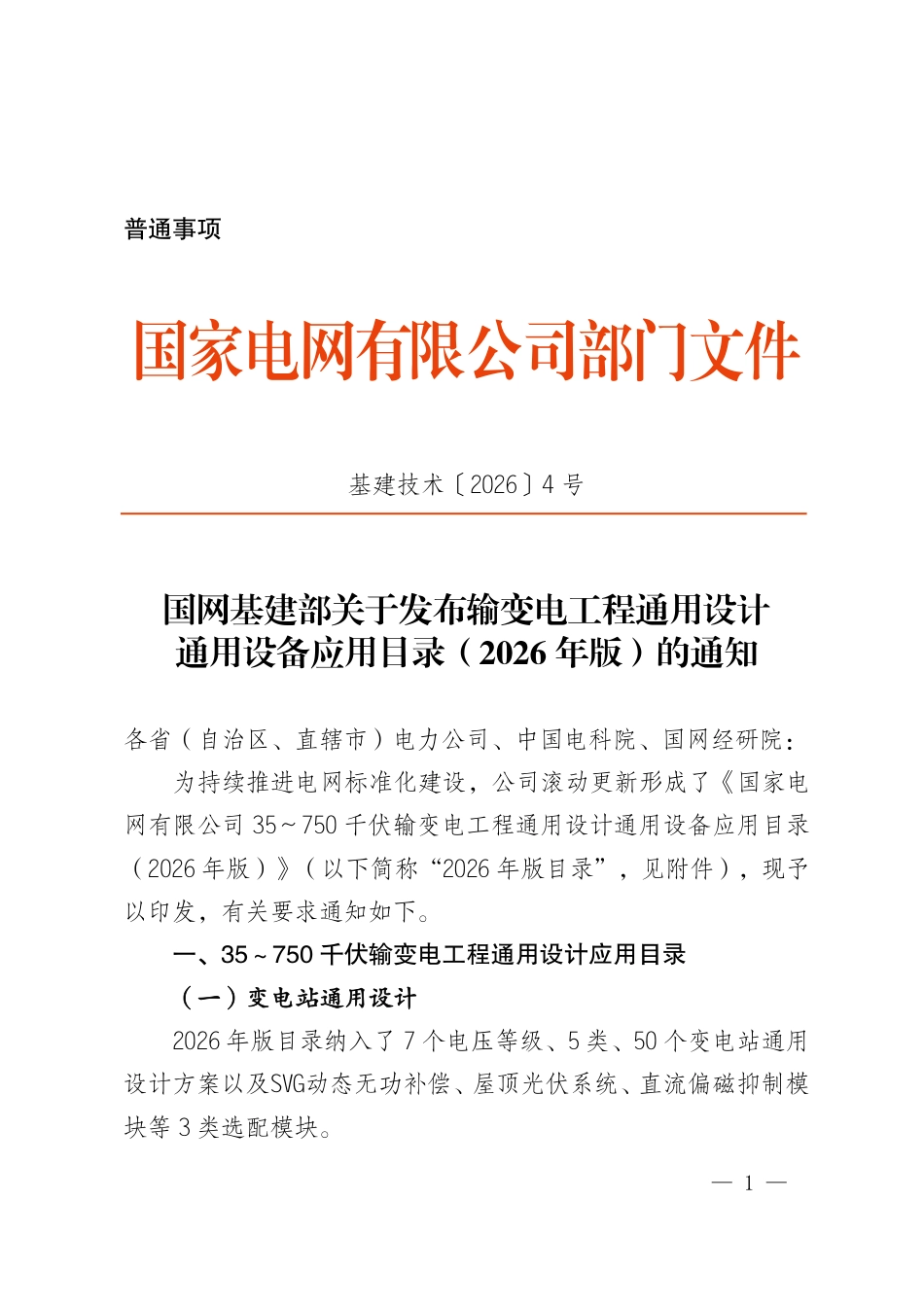

— 1 —普通事项国家电网有限公司部门文件基建技术〔2026〕4 号国网基建部关于发布输变电工程通用设计通用设备应用目录（2026 年版）的通知各省（自治区、直辖市）电力公司、中国电科院、国网经研院：为持续推进电网标准化建设，公司滚动更新形成了《国家电网有限公司 35～750 千伏输变电工程通用设计通用设备应用目录（2026 年版）》（以下简称“2026 年版目录”，见附件），现予以印发，有关要求通知如下。一、35～750 千伏输变电工程通用设计应用目录（一）变电站通用设计2026 年版目录纳入了 7 个电压等级、5 类、50 个变电站通用设计方案以及SVG动态无功补偿、屋顶光伏系统、直流偏磁抑制模块等 3 类选配模块。— 2 —与 2025 年版目录相比，主要调整如下：1.落实《国家能源局综合司关于汲取事故教训 加强设备安全管理工作的通知》（国能综通安全〔2025〕164 号文）关于提高110(66)千伏继电保护装置冗余配置水平的要求，修改完善 330、220 千伏变电站通用设计技术导则和 19 个通用设计方案（4 个 330千伏变电站方案、15 个 220 千伏变电站方案），110(66)千伏保护装置按双重化原则配置，双母线按远景规模配置双重化母线保护，每回线路配置双重化线路保护，母联、分段断路器配置双重化保护。2.适应新疆电网新能源快速发展需要，增补 1 个 750 千伏变电站通用设计方案（4 台主变、半户内GIS），调整 1 个 750 千伏变电站通用设计方案（调整建设规模，主变由 3 台增为 4 台）。（二）输电线路通用设计2026 年版目录纳入了 7 个电压等级、212 个输电线路一体化通用设计模块组合（涵盖导线、绝缘子及金具、杆塔、基础共 3745个技术方案）以及接地装置、在线监测、水土保持措施等 3 类典型方案。与 2025 年版目录相比，主要调整如下：根据电网发展规划，增补了 1 个 500 千伏 4×630mm2（单回路架设）、2 个 330 千伏 4×400mm2（1 个单回路/高海拔，1 个双回路）等共 3 个杆塔模块、49 个杆塔方案，相应增加 1 个 330千伏绝缘子串模块、17 个串型方案（4×400mm2、高海拔），丰富大截面导线的线路通用设计模块系列，进一步提升提升电网输送— 3 —能力和系统承载水平。二、35～750 千伏变电站通用设备应用目录2025 年，公司全面完成了 35~750 千伏变电站通用设备迭代升级，创新形成了“通用类+创新类”成果体系，将成熟适用设备形成标准化成果归纳为通用类设备，将...
