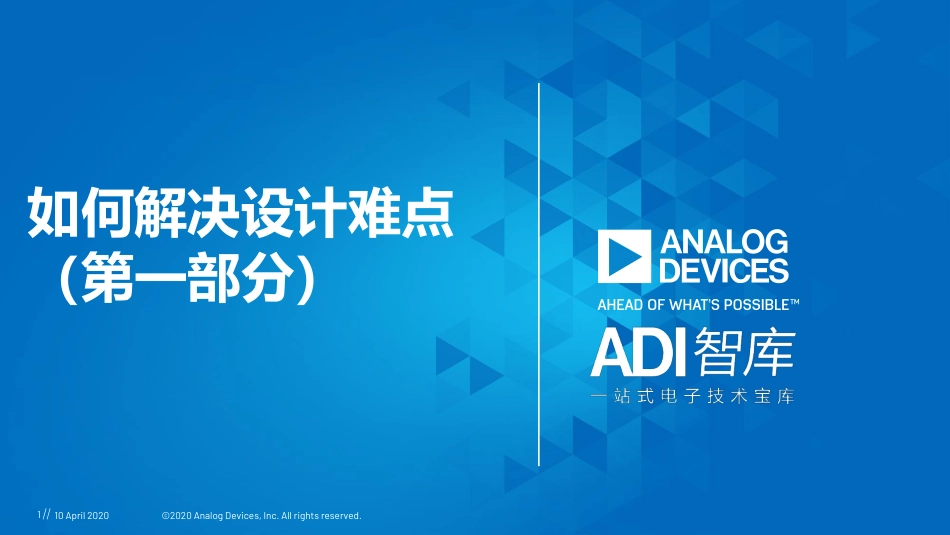

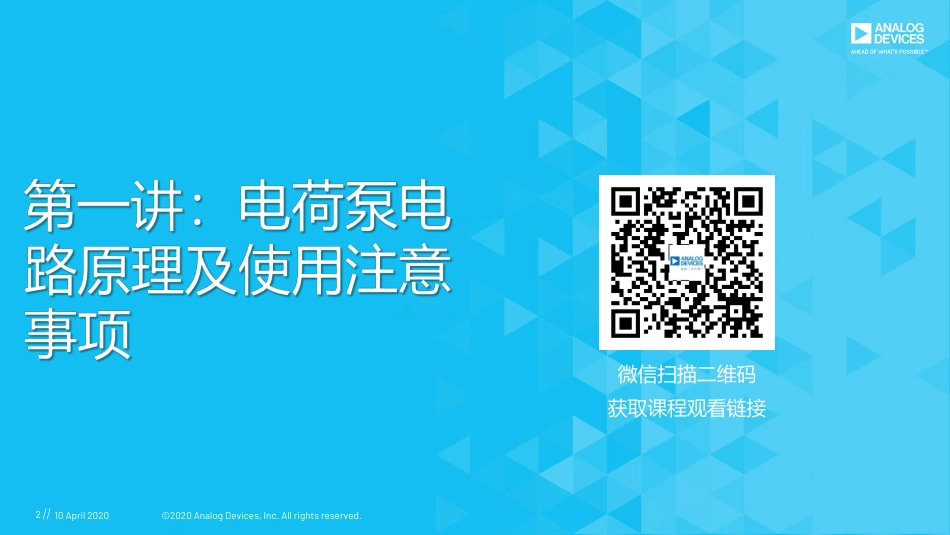

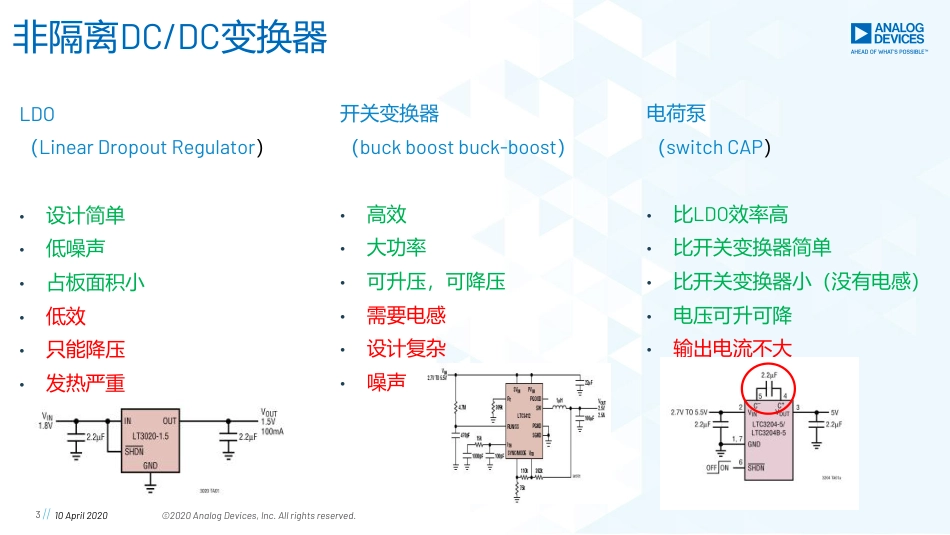

如何解决设计难点（第一部分）10 April 2020©2020 Analog Devices, Inc. All rights reserved.1 微信扫描二维码获取课程观看链接10 April 2020©2020 Analog Devices, Inc. All rights reserved.2 非隔离DC/DC变换器©2020 Analog Devices, Inc. All rights reserved.10 April 2020LDO（Linear Dropout Regulator）•设计简单•低噪声•占板面积小•低效•只能降压•发热严重开关变换器（buck boost buck-boost）•高效•大功率•可升压，可降压•需要电感•设计复杂•噪声电荷泵（switch CAP）•比LDO效率高•比开关变换器简单•比开关变换器小（没有电感）•电压可升可降•输出电流不大3 传统非隔离开关变换器 vs 电荷泵©2020 Analog Devices, Inc. All rights reserved.10 April 20202：1降压器1：2升压器反压器电荷泵开关变换器4 电荷泵基本电路降压器(Vout ½Vin)倍压器(Vout 2*Vin)反相器(Vout -Vin)10 April 2020©2020 Analog Devices, Inc. All rights reserved.5 电荷泵扩展电路• 常规的电荷泵有1：2升压，2：1降压和1：-1反相；• 当输入和输出不是以上的关系，怎么办？Vout (2/3)VinVout 1.5Vin更多的飞跨电容和开关，可以产生更多的电压转换比 !10 April 2020©2020 Analog Devices, Inc. All rights reserved.6 稳压电荷泵• 当输入变化，如何得到一个稳定的输出？Charger pump + LDOUnregulated Charge PumpCPOLDOInput Pre-regulation10 April 2020©2020 Analog Devices, Inc. All rights reserved.7 类型线性调节器（LDO)开关变换器 (DC/DC)电容型(电荷泵)电感型优点•低噪声•容易设计•低纹波•体积小•EMI小•可升可降可负压•体积小•效率高•EMI小•可升可降可负压•效率高缺点•效率低•只能降压•只能提供中小功率•设计复杂•体积大•EMI影响大主要应用•手机等便携式设备•AD/DA transceiver供电•小功率供电•运放负电源等•对纹波要求不高的负载•LDO前级DC/DC功率转换的技术对比10 April 2020©2020 Analog Devices, Inc. All rights reserved.8 实际应用对比10 April 20209 ©2020 Analog Devices, Inc. All rights reserved.输入：2.7V-38V输出：5V/0.25A方案1：LDO简单低噪输入5V以下，不稳压输入12V时，效率只有41%当Vin大于12V，发热严重方案2：buck-boost宽输入范围输出可以稳压高效 91%@12V...
