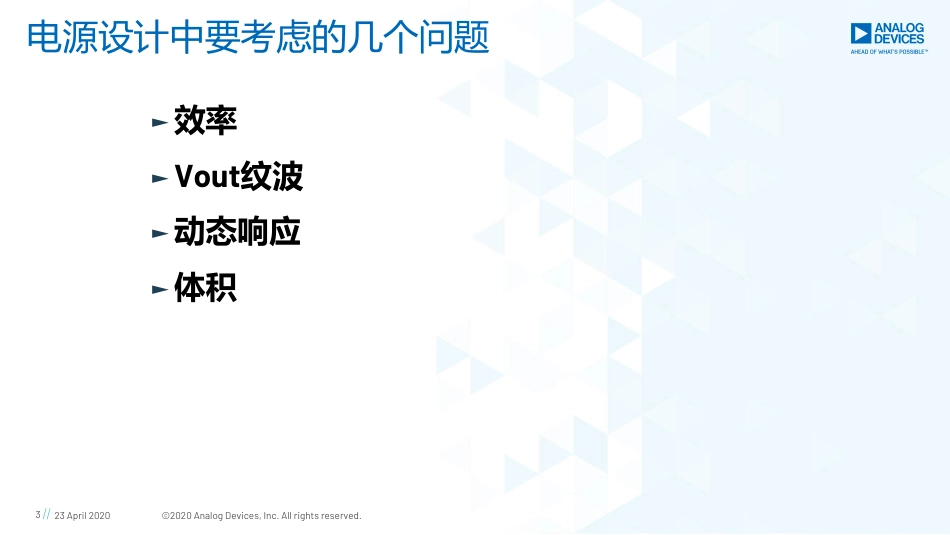

如何解决设计难点（第三部分）23 April 20201 ©2020 Analog Devices, Inc. All rights reserved.中级第七讲：电源关键参数的测试与优化23 April 2020微信扫描二维码获取课程观看链接2 ©2020 Analog Devices, Inc. All rights reserved.电源设计中要考虑的几个问题►效率►Vout纹波►动态响应►体积23 April 20203 ©2020 Analog Devices, Inc. All rights reserved.电源设计中要考虑的几个问题—效率►效率 — 控制芯片►同步控制►Burst Mode （轻载效率最高）►Pulse Skipping （轻载效率较高）►Forced Current continuous Mode (FCM)（轻载效率最低）23 April 20204 ©2020 Analog Devices, Inc. All rights reserved.设计中要考虑的几个问题—效率►效率 — MOSFET►导通损耗：Rds(on) (Rdson vs Temp)►开关损耗：Rising/Falling time, Fsw ，►驱动损耗：Qg，电荷低►二极管反向恢复：Irr (reverse recovery current)►体二极管导通损耗：dead time23 April 20205 ©2020 Analog Devices, Inc. All rights reserved.设计中要考虑的几个问题—效率►效率 — 二极管、电感、电容►二极管：顺向导通损耗、开关损耗（含反向恢复过程）►电感：铜损，磁损►电容：ESR23 April 20206 ©2020 Analog Devices, Inc. All rights reserved.设计中要考虑的几个问题—Vout纹波►Vout纹波 — LC filter, Fsw, Controller (Burst/PS/DCM/CCM)►源：电感电流纹波►相关因素：开关频率，电感大小，电容大小及ESR►抑制方法：高Fsw，大电感，大电容（低ESR），增加输出滤波电路（LC）。23 April 20207 ©2020 Analog Devices, Inc. All rights reserved.设计中要考虑的几个问题-动态，体积，温度范围►动态响应 — ΔV 越小越好，Response time越快越好，但必须以稳定为前提。►体积 — 开关频率高，体积小►温度范围 — § 控制芯片（－40～125 degC）§ 电感（－40～125 degC）§ 电容（－40～105/125 degC）vs 寿命§ PCB：related to material.23 April 20208 ©2020 Analog Devices, Inc. All rights reserved.BUCK电路计算实例电气规格：输入：6.5V-16V输出：1.8V/20A效率：90%（12Vin@满载）纹波：30mVpk-pk动态：3%*Vo（10A—20A)需要PMbus接口监控方案：LTC388323 April 20209 ©2020 Analog Devices, Inc. All...
