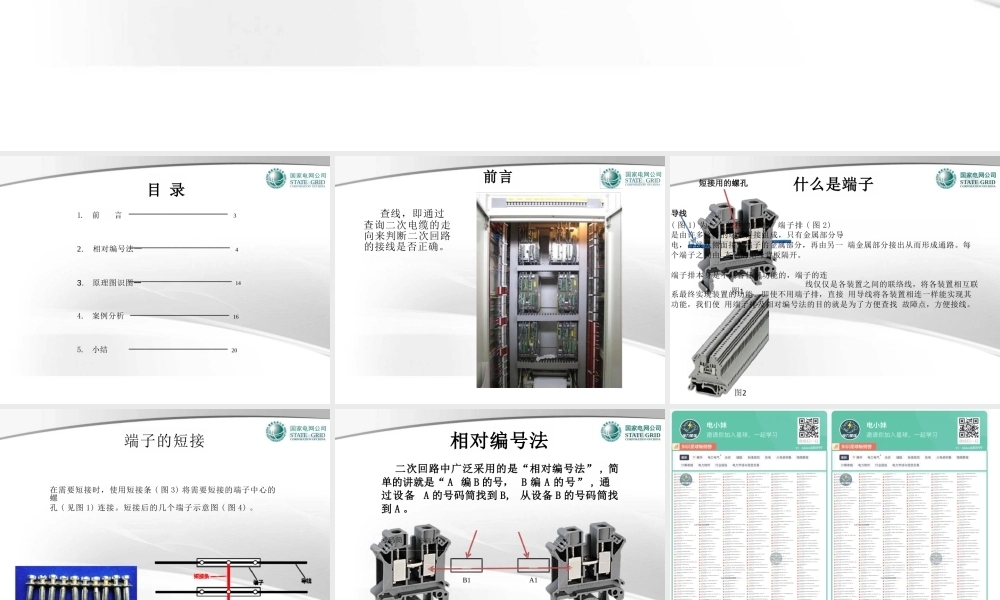

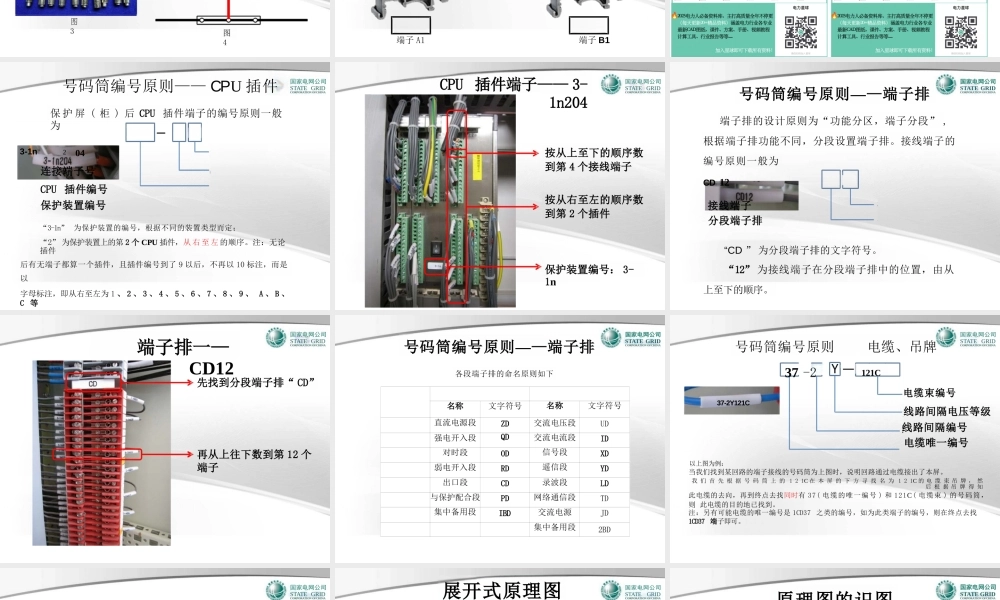

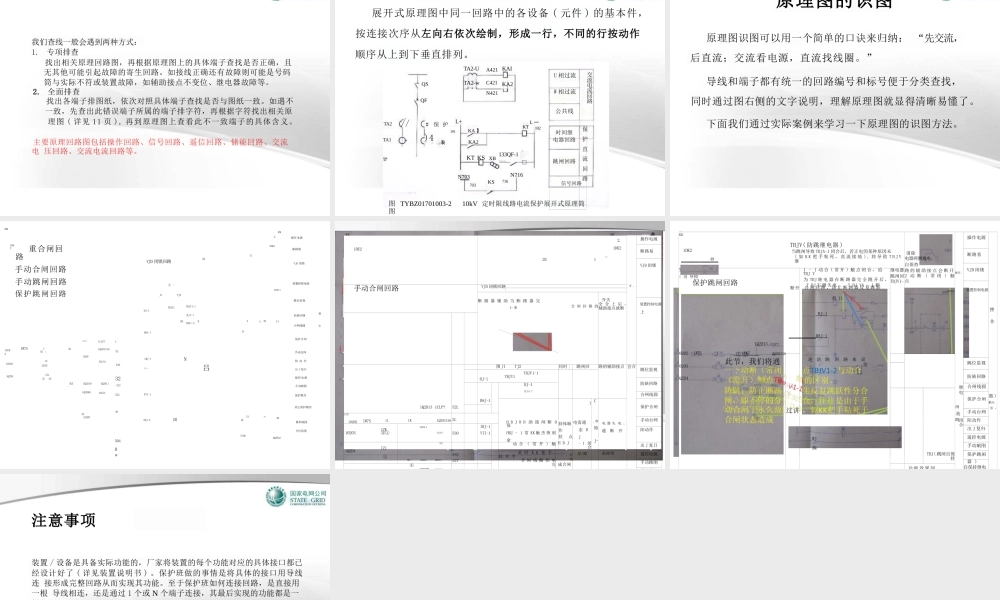

二次回路查线—— 黄金坳四人组国家电网公司STATE GRIDCORPORATION OFCHINA目 录1. 前 言2. 相对编号法—3. 原理图识图一4. 案例分析5. 小结34141620国家电网公司STATE GRIDCORPORATION OFCHINA前言国家电网公司STATE GRIDCORPORATION OFCHINA查线，即通过查询二次电缆的走 向来判断二次回路 的接线是否正确。导线( 图 1) 为一个单独的端子，端子排 ( 图 2)是由许多这样的端子拼接组成，只有金属部分导电，导线从侧面接入端子的金属部分，再由另一 端金属部分接出从而形成通路。每个端子之间由 灰色的绝缘背板隔开。端子排本身是不具备任何功能的，端子的连线仅仅是各装置之间的联络线，将各装置相互联系最终实现装置的功能。即使不用端子排，直接 用导线将各装置相连一样能实现其功能，我们使 用端子排及相对编号法的目的就是为了方便查找 故障点，方便接线。什么是端子国家电网公司STATE GRIDCORPORATION OFCHINA短接用的螺孔在需要短接时，使用短接条 ( 图 3) 将需要短接的端子中心的螺孔 ( 见图 1) 连接。短接后的几个端子示意图 ( 图 4) 。端子的短接国家电网公司STATE GRIDCORPORATION OFCHINA图3图4二次回路中广泛采用的是“相对编号法” , 简单的讲就是“ A 编 B 的号， B 编 A 的号” , 通过设备 A 的号码筒找到 B, 从设备 B 的号码筒找到 A 。号码筒 号码筒B1 A1端子 A1 端子 B1相对编号法国家电网公司STATE GRIDCORPORATION OFCHINA保 护 屏 ( 柜 ) 后 CPU 插件端子的编号原则一般为3-1n 2 04连接端子号CPU 插件编号保护装置编号“3-1n” 为保护装置的编号，根据不同的装置类型而定；“2” 为保护装置上的第 2 个 CPU 插件，从右至左的顺序。注：无论插件后有无端子都算一个插件，且插件编号到了 9 以后，不再以 10 标注，而是以字母标注，即从右至左为 1 、 2 、 3 、 4 、 5 、 6 、 7 、 8 、 9 、 A 、 B 、C 等号码筒编号原则—— CPU 插件 国家电网公司STATE GRIDCORPORATION OFCHINA按从上至下的顺序数到第 4 个接线端子按从右至左的顺序数到第 2 个插件保护装置编号： 3-1nCPU 插件端子—— 3-1n204国家电网公司STATE GRIDCORPORATION OFCHINA端子排的设计原则为“功能分区，端子分段” ,根据端子排功能不同，分段设置端子排。接线端子的编号原则一般为CD 12接线端子分段端子排“CD ” ...
