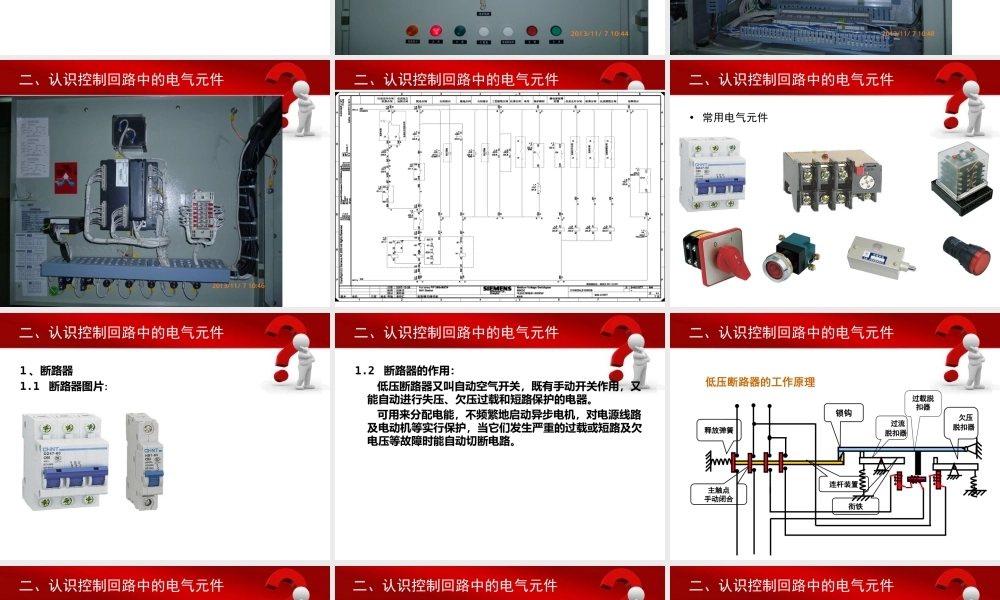

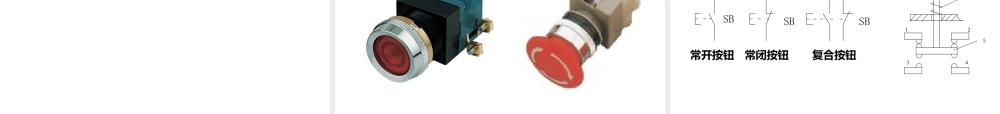

授课人：朱升华高压电动机控制回路故障分析、判断及处理技能培训培训大纲认识控制回路中的电气元件二次原理图的识图方法二次设备的故障处理中的注意事项二次回路故障的分类和一般查找方法各类常见故障的原因分析电气二次故障的分析手段和方法处理二次故障应具备的能力电气故障排除、处理的步骤一、处理二次故障应具备的能力1 、要有一定的电工基础知识。对于有若干个负载组成的电路应能正确分析计算判断电路中任意一点的电位。2 、要掌握一定的故障点查找方法。通常根据故障现象分析判断故障的性质 , 逐步缩小查找故障的范围从而找出故障点。3 、能够熟练使用各种常用的工作仪表。4 、能够看懂相关的二次接线图纸 , 对于发生设备故障的二次回路的所有元件的实际安装位置、各种元件及线路的接线方法熟悉 , 还要掌握有些重要元件的使用场合、结构以及工作原理等。一、处理二次故障应具备的能力（ 5 ）能够采取正确的安全措施 , 确保查找处理故障时的人身安全、设备安全。（ 6 ）从图纸上理论分析出各点正常异常时的电位数值应和测量的电位数值基本一致 , 这样值班人员才具备解决实际设备故障的能力。（ 7 ）二次回路故障处理中 , 常规故障出现的比较多 , 复杂的难于处理的故障比较少。二、认识控制回路中的电气元件本节我们主要讲解电气控制回路中常用的一些电气元件，通过了解它们在回路中的作用，元件结构，工作原理来掌握它们平时运行的情况；以便能够更为准确、快速的查找故障。二、认识控制回路中的电气元件二、认识控制回路中的电气元件二、认识控制回路中的电气元件二、认识控制回路中的电气元件二、认识控制回路中的电气元件• 常用电气元件二、认识控制回路中的电气元件1 、断路器1.1 断路器图片： 二、认识控制回路中的电气元件1.2 断路器的作用： 低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。 可用来分配电能，不频繁地启动异步电机，对电源线路及电动机等实行保护，当它们发生严重的过载或短路及欠电压等故障时能自动切断电路。低压断路器的工作原理锁钩主触点手动闭合 过流 脱扣器 欠压 脱扣器衔铁连杆装置释放弹簧过载脱扣器二、认识控制回路中的电气元件二、认识控制回路中的电气元件1.4 断路器符号和型号： 1) 文字符号： QF 2) 图形符号：QFQF单极三极二、认识控制回路中的电气元件4 、中间继电器4.1 中间继电器图片二、认识控制回路...
