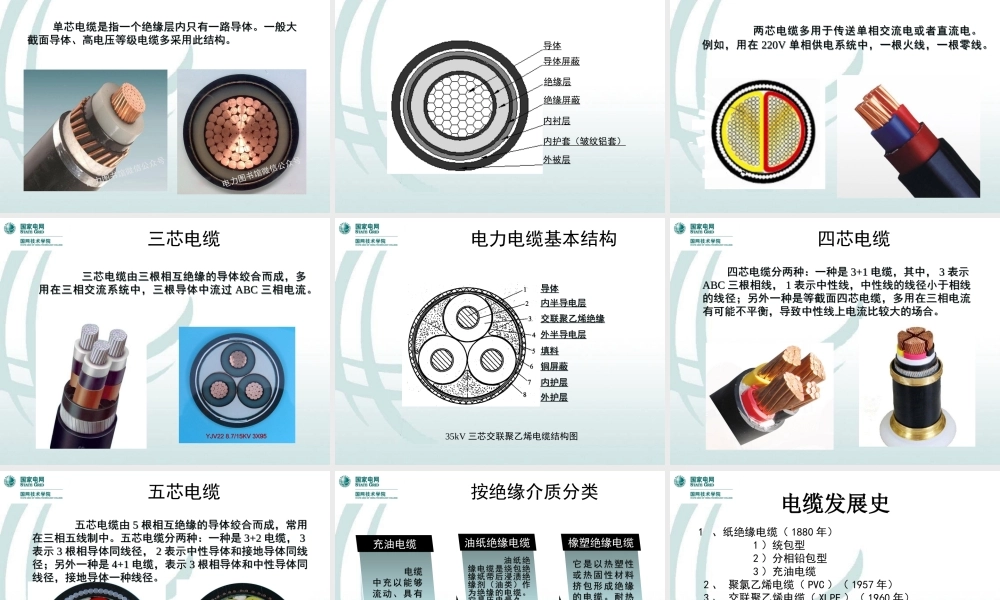

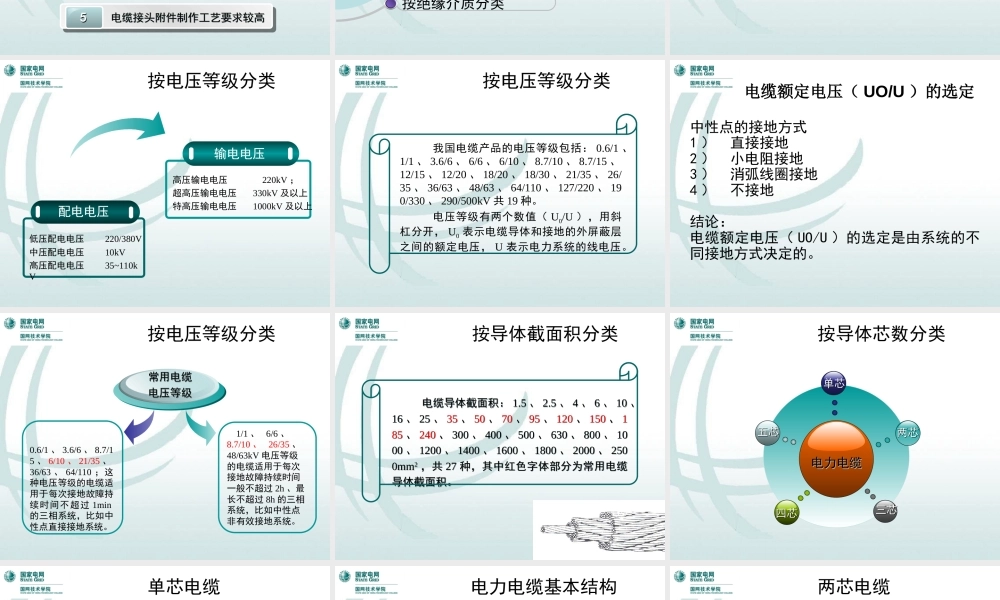

电力电缆试验技术电力线路 电力线路按结构分为架空线路和电缆线路两种。 架空线路的导线通过大气、绝缘子实现电气绝缘隔离，大地为地电极。电缆线路的导线通过绝缘材料隔离后被封闭在接地的金属屏蔽内部。 电力线路按结构分为架空线路和电缆线路两种。 架空线路的导线通过大气、绝缘子实现电气绝缘隔离，大地为地电极。电缆线路的导线通过绝缘材料隔离后被封闭在接地的金属屏蔽内部。架空线路特点结构简单结构简单制造方便制造方便施工容易施工容易便于检修便于检修容易受周围环境影响容易受周围环境影响电缆线路优点电缆线路缺点11一次性投资费用大一次性投资费用大22线路不易变更线路不易变更33不易分支，需增加分支设备不易分支，需增加分支设备44故障测寻困难，修复时间长故障测寻困难，修复时间长55电缆接头附件制作工艺要求较高电缆接头附件制作工艺要求较高按导体截面积分类按导体芯数分类按绝缘介质分类按电压等级分类分类电力电缆分类按电压等级分类 我 国 电 压 等 级 划 分 为 ：220/380V 、 3kV 、 6kV 、 10kV 、 35kV 、110kV 、 220kV 、 330kV 、 500kV 、 750kV 、 1000kV 等，并划分为输电电压与配电电压两类。按电压等级分类配电电压低压配电电压 220/380V中压配电电压 10kV高压配电电压 35~110kV输电电压高压输电电压 220kV ；超高压输电电压 330kV 及以上特高压输电电压 1000kV 及以上按电压等级分类 我国电缆产品的电压等级包括： 0.6/1 、1/1 、 3.6/6 、 6/6 、 6/10 、 8.7/10 、 8.7/15 、12/15 、 12/20 、 18/20 、 18/30 、 21/35 、 26/35 、 36/63 、 48/63 、 64/110 、 127/220 、 190/330 、 290/500kV 共 19 种。 电压等级有两个数值（ U0/U ），用斜杠分开， U0 表示电缆导体和接地的外屏蔽层之间的额定电压， U 表示电力系统的线电压。电缆额定电压（ UO/U ）的选定中性点的接地方式1 ） 直接接地2 ） 小电阻接地3 ） 消弧线圈接地4 ） 不接地结论： 电缆额定电压（ UO/U ）的选定是由系统的不同接地方式决定的。按电压等级分类 0.6/1 、 3.6/6 、 8.7/15 、 6/10 、 21/35 、36/63 、 64/110 ；这种电压等级的电缆适用于每次接地故障持续时间不超过 1min的三相系统，比如中性点直接接地系统。 1/1 、 6/6 、 8.7/10 、 26/35 、 48/63kV 电压等级的电缆适用于每次接地故障...
