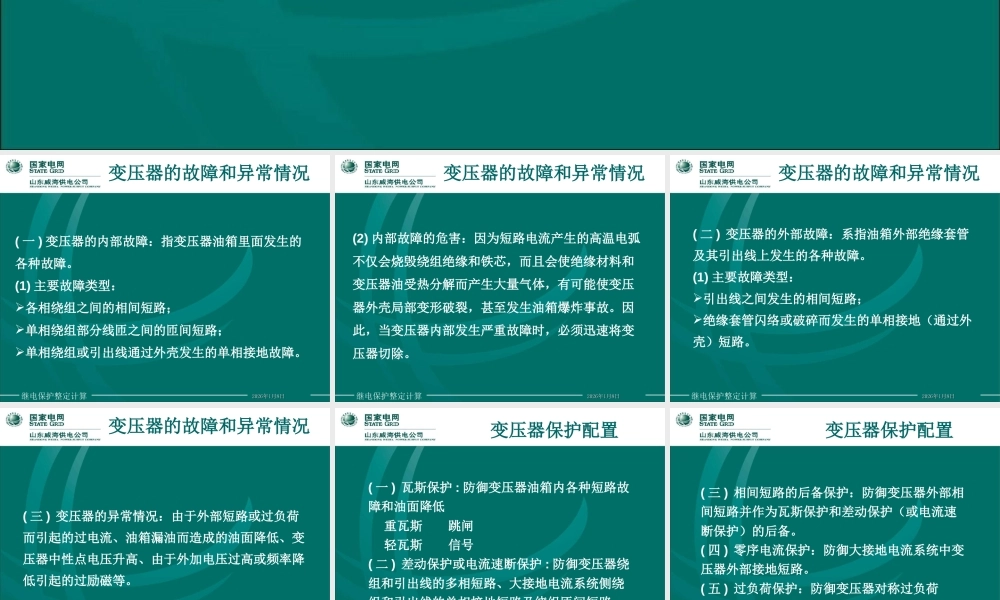

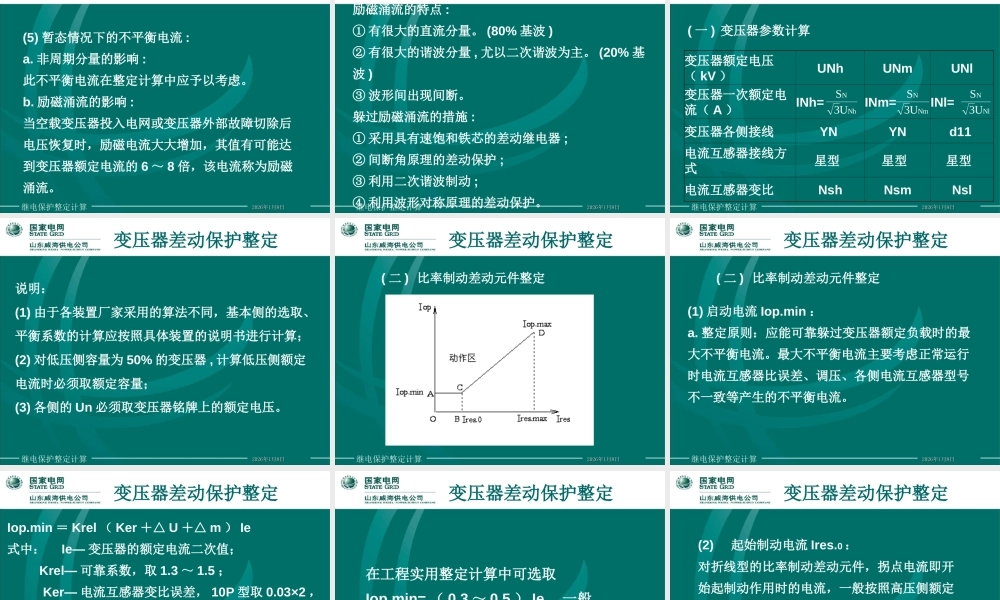

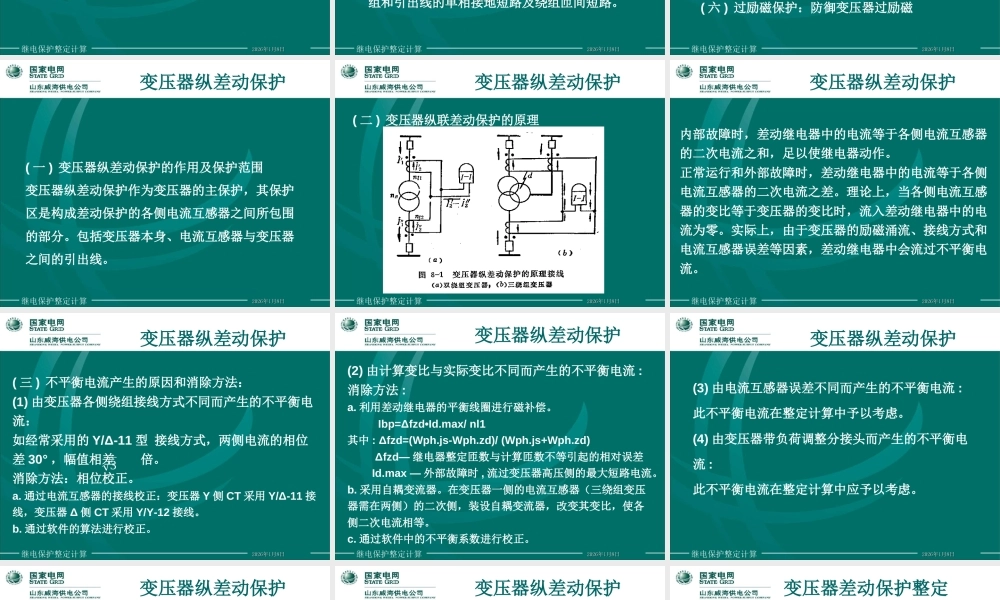

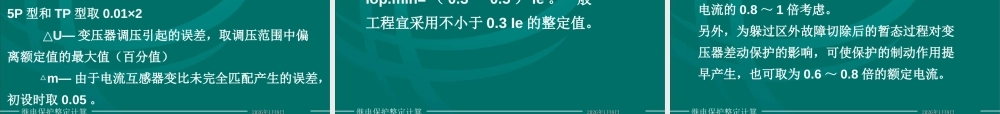

变 压 器 保 护继电保护整定计算2026年1月8日2026年1月8日变压器的故障和异常情况( 一 ) 变压器的内部故障：指变压器油箱里面发生的各种故障。(1) 主要故障类型：各相绕组之间的相间短路；单相绕组部分线匝之间的匝间短路；单相绕组或引出线通过外壳发生的单相接地故障。继电保护整定计算2026年1月8日2026年1月8日(2) 内部故障的危害：因为短路电流产生的高温电弧不仅会烧毁绕组绝缘和铁芯，而且会使绝缘材料和变压器油受热分解而产生大量气体，有可能使变压器外壳局部变形破裂，甚至发生油箱爆炸事故。因此，当变压器内部发生严重故障时，必须迅速将变压器切除。变压器的故障和异常情况继电保护整定计算2026年1月8日2026年1月8日( 二 ) 变压器的外部故障：系指油箱外部绝缘套管及其引出线上发生的各种故障。(1) 主要故障类型：引出线之间发生的相间短路；绝缘套管闪络或破碎而发生的单相接地（通过外壳）短路。变压器的故障和异常情况继电保护整定计算2026年1月8日2026年1月8日( 三 ) 变压器的异常情况：由于外部短路或过负荷而引起的过电流、油箱漏油而造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。变压器的故障和异常情况继电保护整定计算2026年1月8日2026年1月8日( 一 ) 瓦斯保护 : 防御变压器油箱内各种短路故障和油面降低 重瓦斯 跳闸 轻瓦斯 信号( 二 ) 差动保护或电流速断保护 : 防御变压器绕组和引出线的多相短路、大接地电流系统侧绕组和引出线的单相接地短路及绕组匝间短路。变压器保护配置继电保护整定计算2026年1月8日2026年1月8日( 三 ) 相间短路的后备保护：防御变压器外部相间短路并作为瓦斯保护和差动保护（或电流速断保护）的后备。( 四 ) 零序电流保护：防御大接地电流系统中变压器外部接地短路。( 五 ) 过负荷保护：防御变压器对称过负荷( 六 ) 过励磁保护：防御变压器过励磁变压器保护配置继电保护整定计算2026年1月8日2026年1月8日( 一 ) 变压器纵差动保护的作用及保护范围变压器纵差动保护作为变压器的主保护，其保护区是构成差动保护的各侧电流互感器之间所包围的部分。包括变压器本身、电流互感器与变压器之间的引出线。变压器纵差动保护继电保护整定计算2026年1月8日2026年1月8日( 二 ) 变压器纵联差动保护的原理变压器纵差动保护继电保护整定计算2026年1月8日2026年1月8日内部故障时，差动继电器中的电流等于各侧电流...
