无跨越架不停电架线施工技术VIP免费

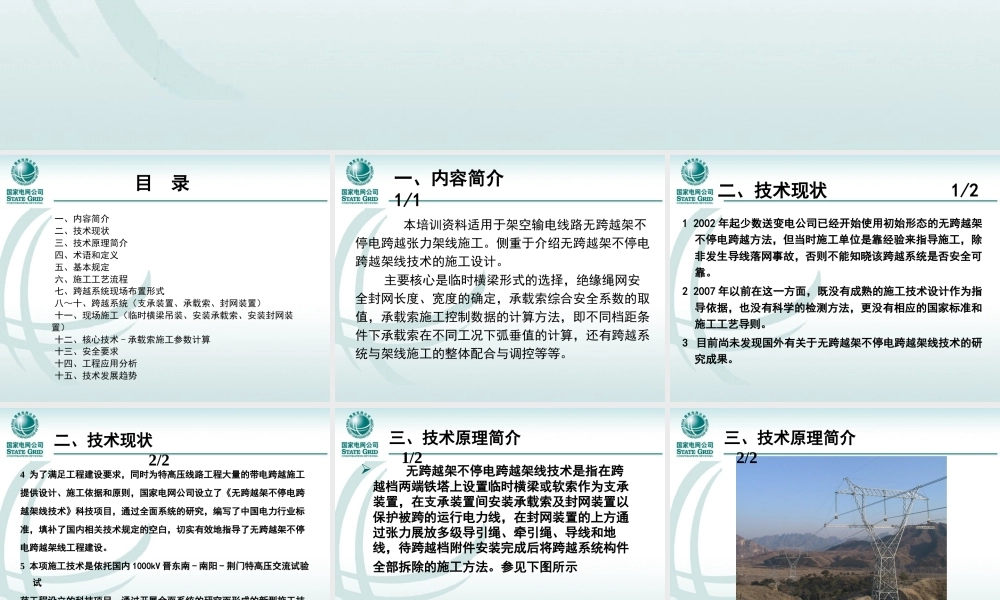

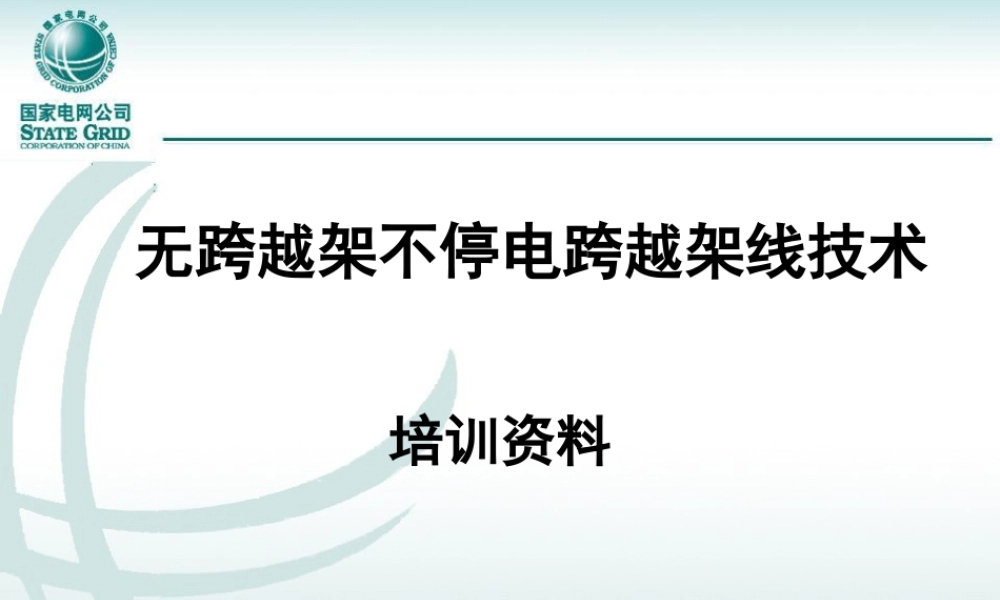

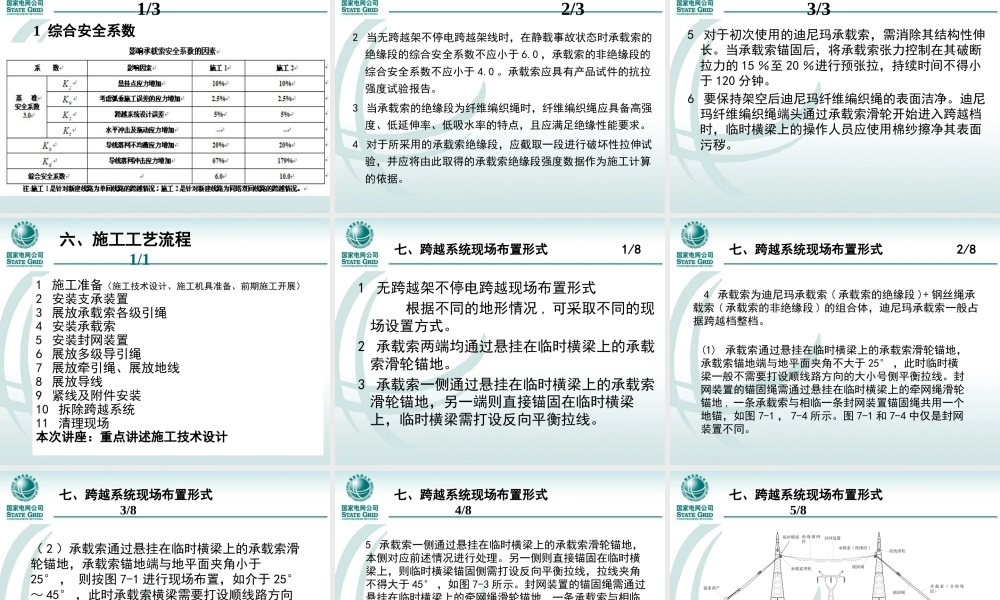

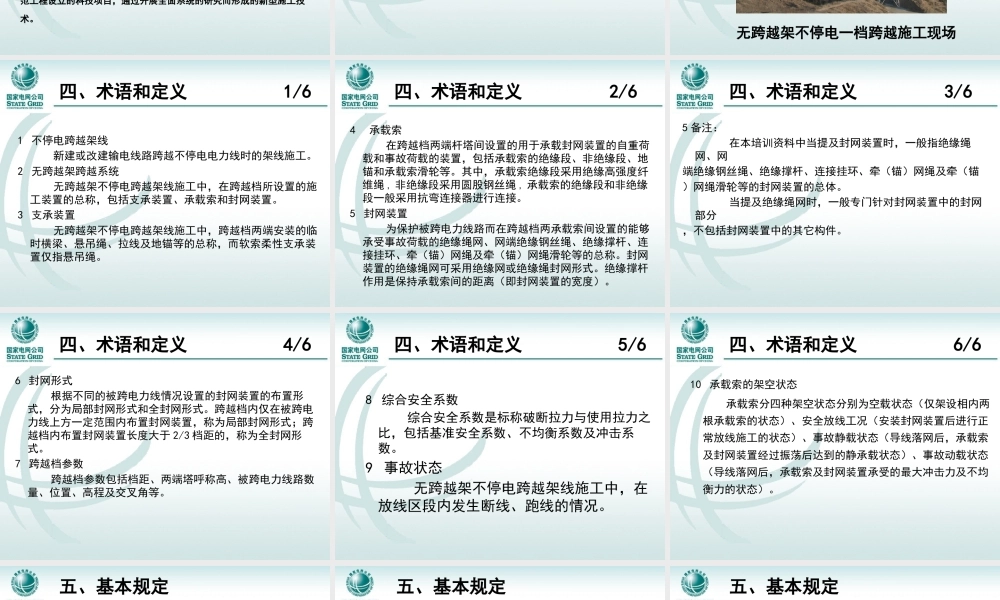

无跨越架不停电跨越架线技术培训资料一、内容简介二、技术现状三、技术原理简介四、术语和定义五、基本规定六、施工工艺流程七、跨越系统现场布置形式八～十、跨越系统（支承装置、承载索、封网装置）十一、现场施工（临时横梁吊装、安装承载索、安装封网装置）十二、核心技术 - 承载索施工参数计算 十三、安全要求十四、工程应用分析十五、技术发展趋势目 录一、内容简介 1/1 本培训资料适用于架空输电线路无跨越架不停电跨越张力架线施工。侧重于介绍无跨越架不停电跨越架线技术的施工设计。 主要核心是临时横梁形式的选择，绝缘绳网安全封网长度、宽度的确定，承载索综合安全系数的取值，承载索施工控制数据的计算方法，即不同档距条件下承载索在不同工况下弧垂值的计算，还有跨越系统与架线施工的整体配合与调控等等。二、技术现状 1/21 2002 年起少数送变电公司已经开始使用初始形态的无跨越架不停电跨越方法，但当时施工单位是靠经验来指导施工，除非发生导线落网事故，否则不能知晓该跨越系统是否安全可靠。2 2007 年以前在这一方面，既没有成熟的施工技术设计作为指导依据，也没有科学的检测方法，更没有相应的国家标准和施工工艺导则。3 目前尚未发现国外有关于无跨越架不停电跨越架线技术的研究成果。4 为了满足工程建设要求，同时为特高压线路工程大量的带电跨越施工提供设计、施工依据和原则，国家电网公司设立了《无跨越架不停电跨越架线技术》科技项目，通过全面系统的研究，编写了中国电力行业标准，填补了国内相关技术规定的空白，切实有效地指导了无跨越架不停电跨越架线工程建设。5 本项施工技术是依托国内 1000kV 晋东南 - 南阳 - 荆门特高压交流试验试范工程设立的科技项目，通过开展全面系统的研究而形成的新型施工技术。二、技术现状 2/2 无跨越架不停电跨越架线技术是指在跨越档两端铁塔上设置临时横梁或软索作为支承装置，在支承装置间安装承载索及封网装置以保护被跨的运行电力线，在封网装置的上方通过张力展放多级导引绳、牵引绳、导线和地线，待跨越档附件安装完成后将跨越系统构件全部拆除的施工方法。参见下图所示 三、技术原理简介 1/2 无跨越架不停电一档跨越施工现场 三、技术原理简介 2/2四、术语和定义 1/61 不停电跨越架线 新建或改建输电线路跨越不停电电力线时的架线施工。2 无跨越架跨越系统 无跨越架不停电跨越架线施工中，在跨越档所设置的施工装置的总称，包括支承...
