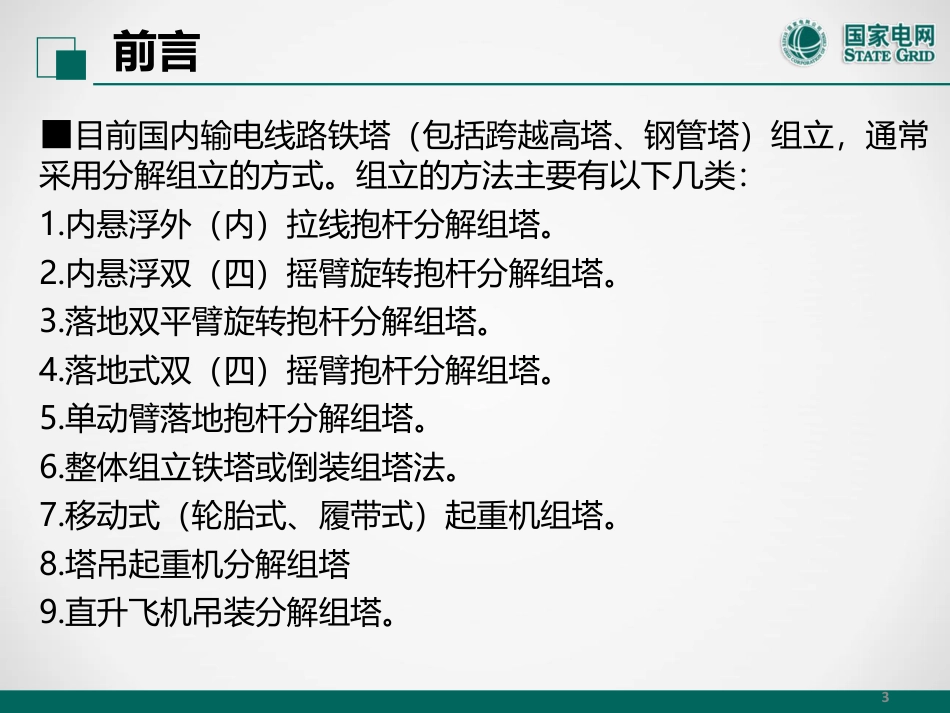

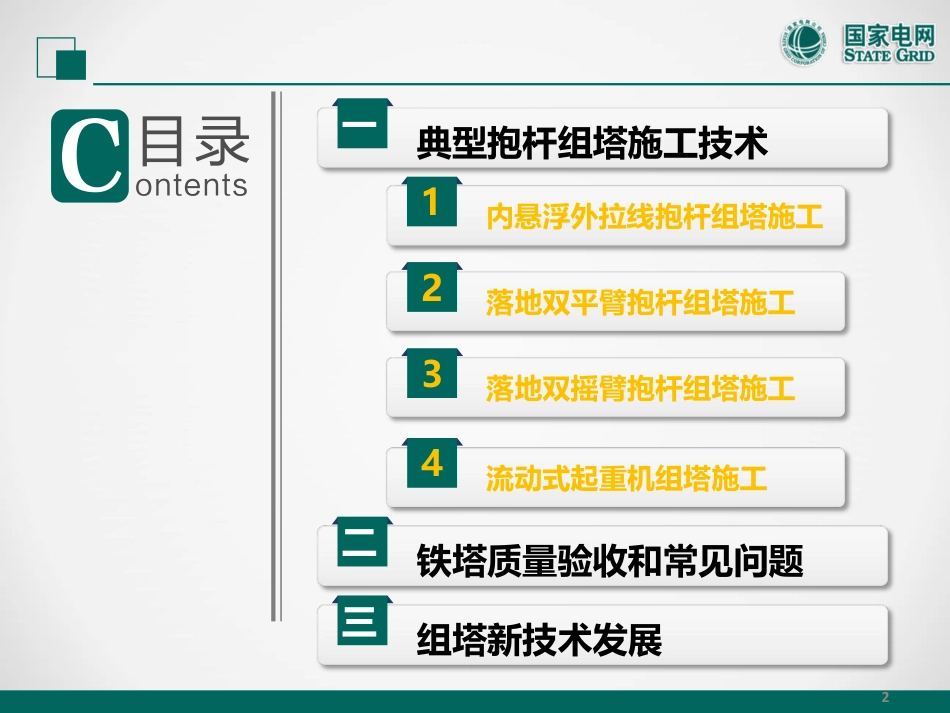

12023年5月30日施工作业层班组骨干培训材料铁塔组立施工技术及发展2典型抱杆组塔施工技术一落地双平臂抱杆组塔施工2落地双摇臂抱杆组塔施工3内悬浮外拉线抱杆组塔施工1铁塔质量验收和常见问题二组塔新技术发展三流动式起重机组塔施工43前言■目前国内输电线路铁塔（包括跨越高塔、钢管塔）组立，通常采用分解组立的方式。组立的方法主要有以下几类：1.内悬浮外（内）拉线抱杆分解组塔。2.内悬浮双（四）摇臂旋转抱杆分解组塔。 3.落地双平臂旋转抱杆分解组塔。4.落地式双（四）摇臂抱杆分解组塔。5.单动臂落地抱杆分解组塔。 6.整体组立铁塔或倒装组塔法。7.移动式（轮胎式、履带式）起重机组塔。 8.塔吊起重机分解组塔 9.直升飞机吊装分解组塔。 4前言u目前较为常见的自立式铁塔采用分解组立时，主要方法有：落地双平臂抱杆分解组塔、落地双摇臂抱杆分解组塔、内悬浮外拉线抱杆分解组塔、内悬浮内拉线抱杆分解组塔、流动式起重机分解组塔等方式。u一般根据工程铁塔实际高度、重量，最大呼称高、最重铁塔等特点确定采取的组塔方式，同时还应结合现场地形、运输条件等因素综合确定。5前言u其中落地双平臂抱杆组塔、落地双摇臂抱杆组塔主要适用于特高压铁塔，解决铁塔主材长度长，单件重量大，施工难度较大，尤其是外拉线无法设置、临近带电线路等施工问题。内悬浮外拉线抱杆分解组塔、流动式起重机组塔适用于地形条件较好一般铁塔的组立，内悬浮内拉线抱杆分解组塔适用于外拉线无法设置地形的一般铁塔组立。601内悬浮外拉线抱杆组塔施工•抱杆介绍•施工方法•受力计算一、典型抱杆组塔施工技术7（一）内悬浮外拉线抱杆组塔施工 内悬浮外拉线抱杆铁塔组立工艺，是目前送电线路铁塔组立施工最为常用的方法之一。与内悬浮内拉线抱杆相比，抱杆的内拉线用外拉线代替，用地面作业代替了部分高空作业，安全快捷；地锚距离远，外拉线与抱杆夹角大，抱杆的受力状况明显改善，尤其是减小了抱杆轴向受力；拉线受力减小，可增加起吊重量；抱杆顶部倾斜时对外拉线的倾角不敏感，因此使抱杆顶部的活动裕度较大，便于起吊和就位安装。 该工艺广泛应用于110kV～750kV各类适用塔型，在±800kV、1000kV特高压输电线路工程中，□700、□800及□900内悬浮外拉线抱杆也得到大量的应用。1.施工概述8一般有管型、格构型。其材质一般采用Q345(16Mn）钢材或铝合金。采用方形断面的格构式抱杆，若主材为铝合金型材时，其计算长细比不宜大于100；若主材为Q345(16Mn)钢...
