国网变电电气工程质量检查要点、质量通病及实测实量(161页)VIP免费

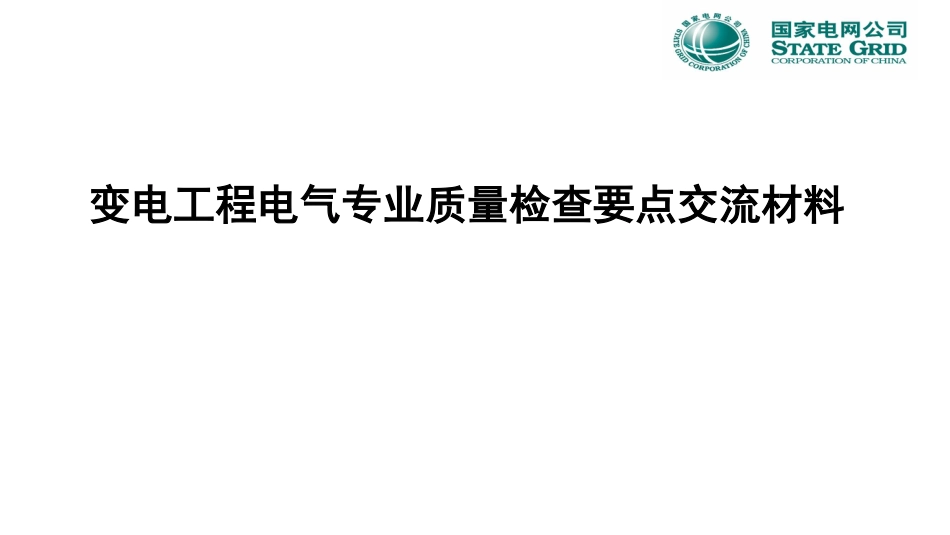

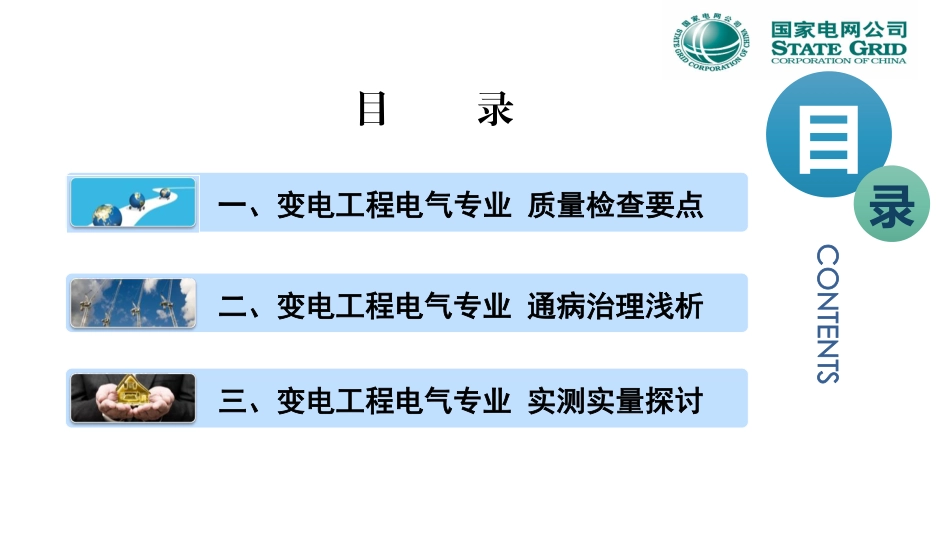

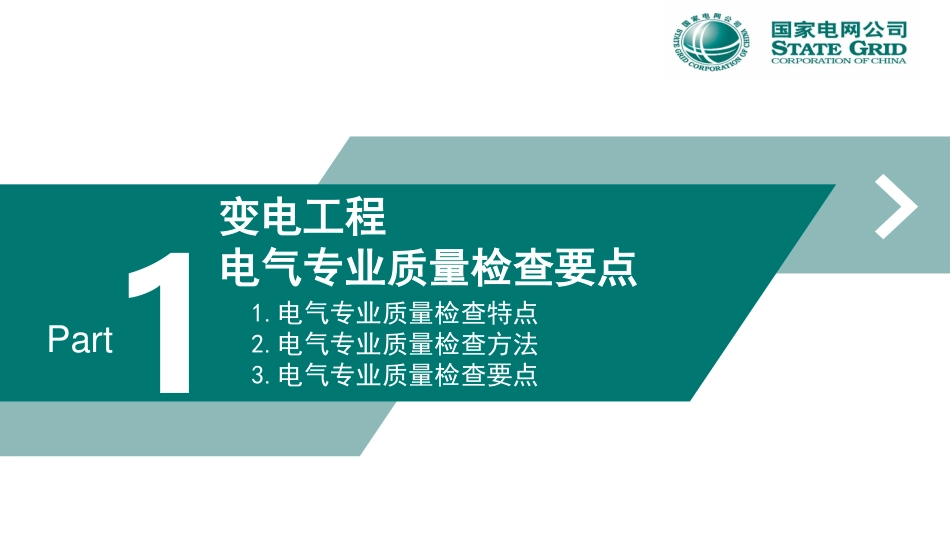

变电工程电气专业质量检查要点交流材料目录一、变电工程电气专业 质量检查要点二、变电工程电气专业 通病治理浅析三、变电工程电气专业 实测实量探讨目录CONTENTS变电工程电气专业质量检查要点11.电气专业质量检查特点2.电气专业质量检查方法3.电气专业质量检查要点Part检查就是“为了发现问题而用心查看”。检查带有很强的目的性，要发现问题。需要检查者对电气专业有比较全面的了解，能系统性掌握电气规程规范和质量管理要求。结果带有很强的主观性，要用心查看。要求检查者有一套行之有效的检查方式方法，能将电气专业检查要点、关键点查看到位。电气专业与土建专业的检查有较大差异。电气设备的生产厂家多、设备型式多，对检查带来了一定难度。但电气设备的共同点也非常突出，主要包括回路的导通、设备的绝缘、安装的精度、试验的合格、运行的安全等，小小的质量问题，可能直接影响电网安全稳定运行。检查者从功能性、安全性方面着手，就可以事半功倍。电气专业质量检查特点1A回路的导通包括一次回路、二次回路、接地回路的正确性，是否可靠连接导通等……B设备的绝缘包括设备、导体、电缆本体绝缘、对地安全距离等……C安装的精度包括设备安装的本体质量、螺栓紧固、安装误差、施工工艺等……D试验的合格包括设备出厂试验、现场交接试验、材料的检验等……E运行的可靠包括影响设备长期安全稳定运行、人身安全防护等事项……电气专业特点结合变电工程的部分质量问题，我们一起了解这些共同点：1. 回路的导通 案例（1）220千伏XX变GIS隔离开关故障。原因是隔离开关合闸不到位，动静触头接触不良，在加压过程中发生放电。（2）500千伏XX变#3主变B相总烃含量异常。原因是与B相低压套管连接的端子表面不平整，接触电阻偏大，在大电流通过时局部过热，造成总烃超标。（3）110千伏XX变XX线GIS间隔断路器B相回路电阻超出A、C两相300μΩ。原因是B相断路器行程不够，合闸不到位。小问题导致大事故2.设备的绝缘 案例（1）500千伏XX变#1主变跳闸。原因是主变220千伏中压侧A相电缆主绝缘存在缺陷，对地绝缘放电持续发展，导致主绝缘贯穿性击穿。（2）220千伏XX变620GIS电缆气室局放异常。电缆终端应力椎内部存在气泡。3.安装的精度 案例（1）500千伏XX变220千伏HGIS现场耐压击穿。解体检查发现两个击穿气室内部盆式绝缘子表面均存在闪络痕迹，且在击穿气室内均发现有遗留异物（端罩充气嘴），同时气室内壁有轻微粉尘颗粒。（2）220千伏XX变220千伏G...
