课件：最全面的脚手架安全图解VIP免费

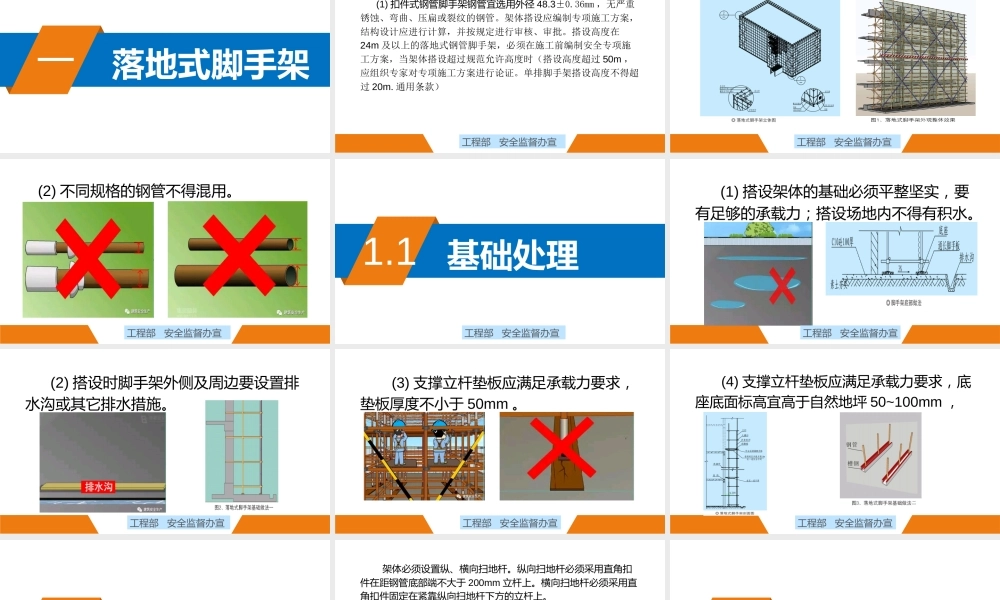

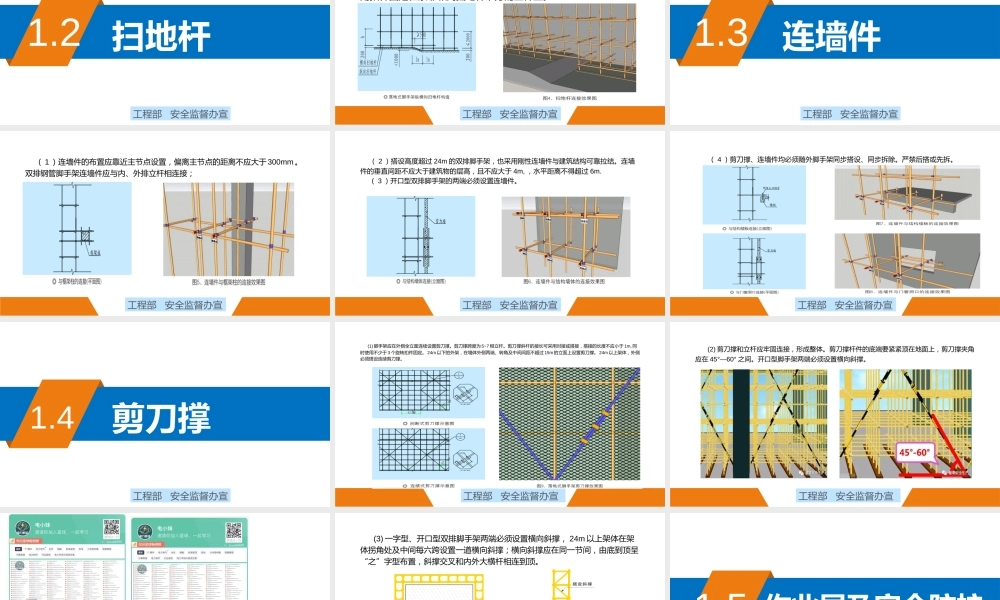

安全标准图册 脚手架2019版一落地式脚手架 (1) 扣件式钢管脚手架钢管宜选用外径 48.3±0.36mm ，无严重锈蚀、弯曲、压扁或裂纹的钢管。架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批。搭设高度在24m 及以上的落地式钢管脚手架，必须在施工前编制安全专项施工方案，当架体搭设超过规范允许高度时（搭设高度超过 50m ，应组织专家对专项施工方案进行论证。单排脚手架搭设高度不得超过 20m. 通用条款）工程部 安全监督办宣工程部 安全监督办宣 (2) 不同规格的钢管不得混用。工程部 安全监督办宣1.1基础处理工程部 安全监督办宣 (1) 搭设架体的基础必须平整坚实，要有足够的承载力；搭设场地内不得有积水。工程部 安全监督办宣 (2) 搭设时脚手架外侧及周边要设置排水沟或其它排水措施。工程部 安全监督办宣 (3) 支撑立杆垫板应满足承载力要求，垫板厚度不小于 50mm 。工程部 安全监督办宣 (4) 支撑立杆垫板应满足承载力要求，底座底面标高宜高于自然地坪 50~100mm ，工程部 安全监督办宣1.2扫地杆工程部 安全监督办宣 架体必须设置纵、横向扫地杆。纵向扫地杆必须采用直角扣件在距钢管底部端不大于 200mm 立杆上。横向扫地杆必须采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。工程部 安全监督办宣1.3连墙件工程部 安全监督办宣 （ 1 ）连墙件的布置应靠近主节点设置，偏离主节点的距离不应大于300mm 。双排钢管脚手架连墙件应与内、外排立杆相连接；工程部 安全监督办宣 （ 2 ）搭设高度超过 24m 的双排脚手架，也采用刚性连墙件与建筑结构可靠拉结。连墙件的垂直间距不应大于建筑物的层高，且不应大于 4m, ，水平距离不得超过 6m. （ 3 ）开口型双排脚手架的两端必须设置连墙件。工程部 安全监督办宣工程部 安全监督办宣 （ 4 ）剪刀撑、连墙件均必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。1.4剪刀撑工程部 安全监督办宣 (1) 脚手架应在外侧全立面连续设置剪刀撑。剪刀撑跨度为 5~7 根立杆。剪刀撑斜杆的接长可采用对接或搭接，搭接的长度不应小于 1m, 同时使用不少于 3 个旋转扣件固定。 24m 以下的外架，在墙体外侧两端、转角及中间间距不超过 15m 的立面上设置剪刀撑。 24m 以上架体，外侧必须搭设连续剪刀撑。工程部 安全监督办宣 (2) 剪刀撑和立杆应牢固连接，形成整体。剪刀撑杆件的底端要紧紧顶在地面上，剪刀撑夹角应在...
