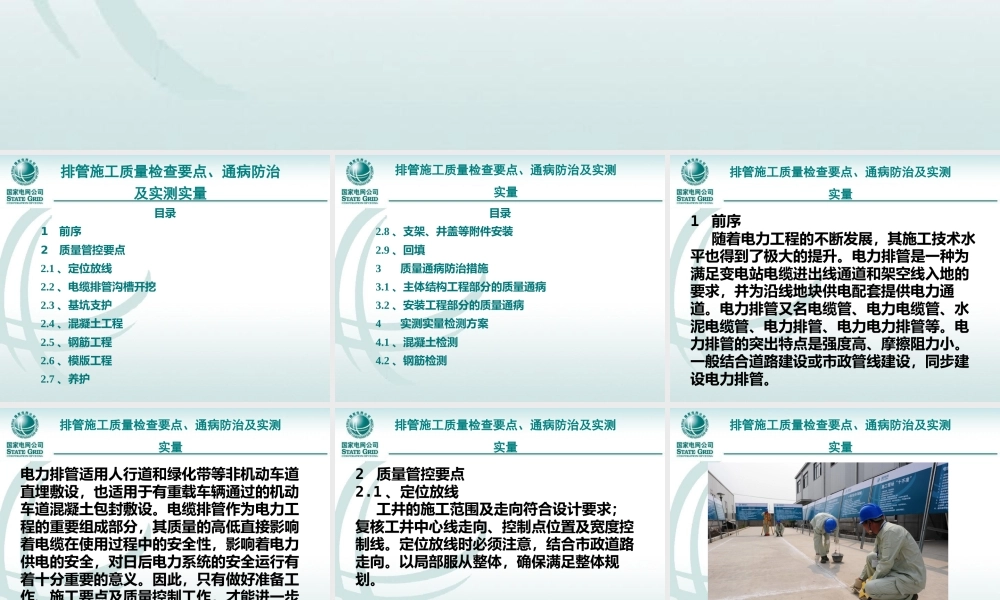

国 网 上 海 市 电 力 公 司电缆排管施工质量检查要点、通病防治及实测实量培训课件排管施工质量检查要点、通病防治及实测实量目录1前序2质量管控要点2.1 、定位放线2.2 、电缆排管沟槽开挖2.3 、基坑支护2.4 、混凝土工程2.5 、钢筋工程2.6 、模版工程2.7 、养护排管施工质量检查要点、通病防治及实测实量目录2.8 、支架、井盖等附件安装2.9 、回填3 质量通病防治措施3.1 、主体结构工程部分的质量通病3.2 、安装工程部分的质量通病4 实测实量检测方案4.1 、混凝土检测4.2 、钢筋检测1 前序 随着电力工程的不断发展，其施工技术水平也得到了极大的提升。电力排管是一种为满足变电站电缆进出线通道和架空线入地的要求，并为沿线地块供电配套提供电力通道。电力排管又名电缆管、电力电缆管、水泥电缆管、电力排管、电力电力排管等。电力排管的突出特点是强度高、摩擦阻力小。一般结合道路建设或市政管线建设，同步建设电力排管。排管施工质量检查要点、通病防治及实测实量电力排管适用人行道和绿化带等非机动车道直埋敷设，也适用于有重载车辆通过的机动车道混凝土包封敷设。电缆排管作为电力工程的重要组成部分，其质量的高低直接影响着电缆在使用过程中的安全性，影响着电力供电的安全，对日后电力系统的安全运行有着十分重要的意义。因此，只有做好准备工作、施工要点及质量控制工作，才能进一步提升电缆排管工程施工的整体质量。排管施工质量检查要点、通病防治及实测实量2 质量管控要点2.1 、定位放线 工井的施工范围及走向符合设计要求；复核工井中心线走向、控制点位置及宽度控制线。定位放线时必须注意，结合市政道路走向。以局部服从整体，确保满足整体规划。排管施工质量检查要点、通病防治及实测实量排管施工质量检查要点、通病防治及实测实量电缆工井测量放线2.2 、基坑开挖1. 在基坑开挖前，需办理各大管线交底。取得绿卡后。人工开挖样沟，对暴露的管线进行保护。如现场现场样沟情况与交底不符。立即停止施工汇报相关人员。协同解决。2. 首先人工开挖探坑，结合管线图探查地下管线情况，引领机械开挖接近管线后人力开挖；3. 排管基坑底部施工面宽度为垫层设计宽度并两边各加 500mm ，深度满足设计标高；排管施工质量检查要点、通病防治及实测实量已暴露的管线保护排管施工质量检查要点、通病防治及实测实量4. 开挖时基坑侧部土体稳定，不对下方地基产生扰动，基面平整。5. 余土（或无法堆土时）...
