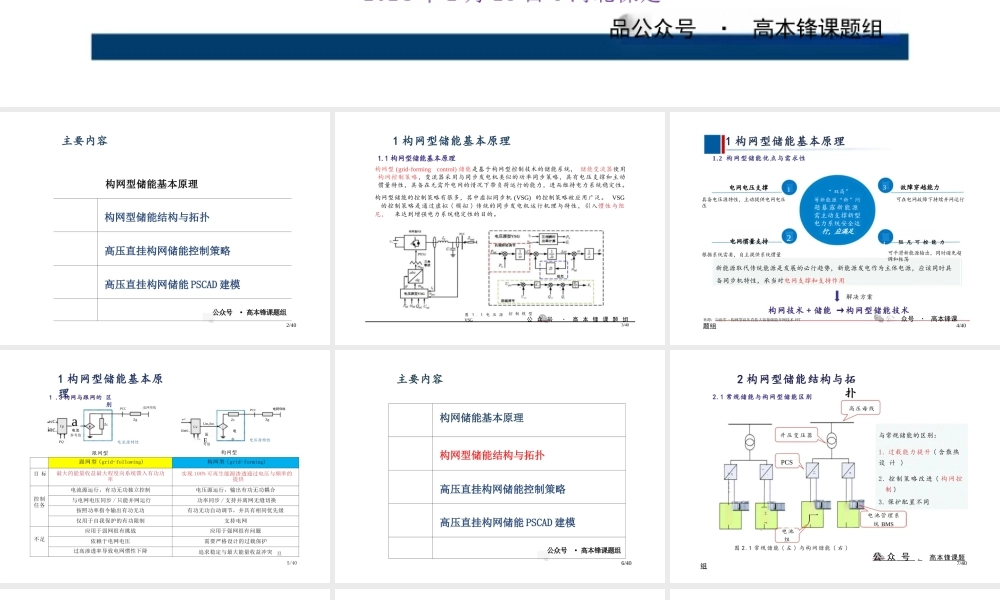

构网型储能的基本原理主讲人：严如意指导老师：高本锋2024 年 2 月 28 日 @ 河北保定品公众号 · 高本锋课题组电力工程系多能源系统优化与稳定技术研究团队构网型储能结构与拓扑高压直挂构网储能控制策略高压直挂构网储能 PSCAD 建模公众号 · 高本锋课题组主要内容构网型储能基本原理2/401 构网型储能基本原理1.1 构网型储能基本原理构网型 (grid-forming control) 储能是基于构网型控制技术的储能系统， 储能变流器使用 构网控制策略，变流器采用与同步发电机类似的功率同步策略，具有电压支撑和主动 惯量特性，具备在无需外电网的情况下带负荷运行的能力，进而维持电力系统稳定性。构网型储能的控制策略有很多，其中虚拟同步机 (VSG) 的控制策略被应用广泛。 VSG 的控制策略是通过虚拟 ( 模拟 ) 传统的同步发电机运行机理与特性，引入惯性与阻尼， 来达到增强电力系统稳定性的目的。控 制 模 型公 众 号 · 高 本 锋 课 题 组图 1 . 1 电 压 源VSG3/40解决方案构网技术 + 储能 →构网型储能技术来源：白世军 - 构网型高压直挂大容量储能并网技术 PPT 众号 · 高本锋课题组新能源取代传统能源是发展的必行趋势，新能源发电作为主体电源，应该同时具 备同步机特性，承当对电网支撑和支持作用3 故障穿越能力可在电网故障下持续并网运行4 阻 尼 可 控 能 力可平滑新能源输出，同时避免超 调和振荡电网电压支撑具备电压源特性，主动提供电网电压电网惯量支持根据系统需要，自主提供系统惯量1 构网型储能基本原理1.2 构网型储能优点与需求性“ 双高”等新能源“新”问 题暴露新能源 需主动支撑新型 电力系统安全运行，应满足124/40跟网型 (grid-following)构网型 (grid-forming)目 标最大的能量收益最大程度向系统馈入有功功率实现 100% 可再生能源渗透通过电压与频率的 提供控制任务电流源运行，有功无功独立控制电压源运行，输出有功无功耦合与电网电压同步 / 只能并网运行功率同步 / 支持并离网无缝切换按照功率指令输出有功无功有功无功自动调节，并具有相同优先级仅用于自我保护的有功限制支持电网不足应用于弱网很有挑战应用于强网很有问题依赖于电网电压需要严格设计的过载保护过高渗透率导致电网惯性下降追求稳定与最大能量收益冲突 旦PCC 电网母线Zg电流参考值电流源特性1 构网型储能基本原理PCC 电网母线Zg电压源特性跟网型 构网型Zc Um,δm电压...
