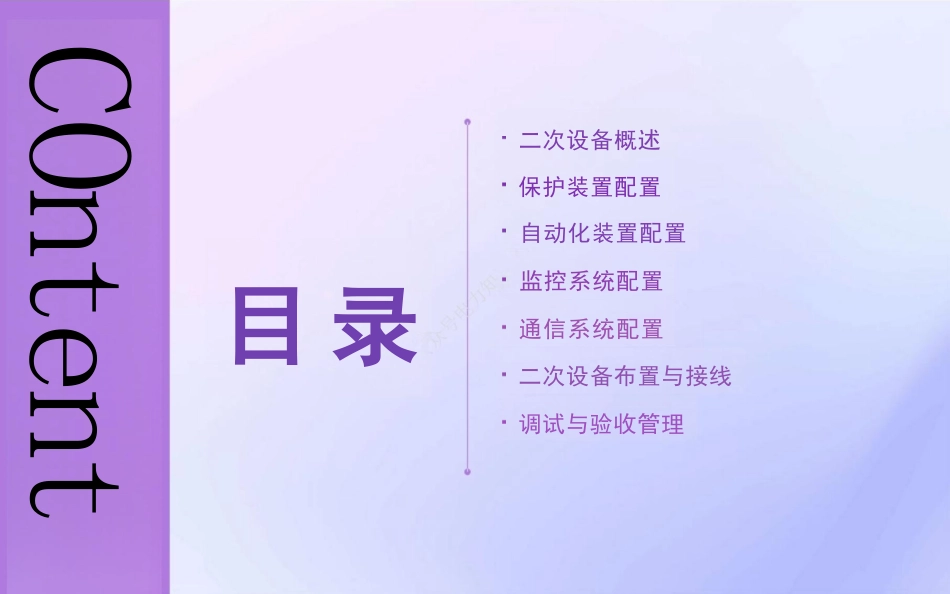

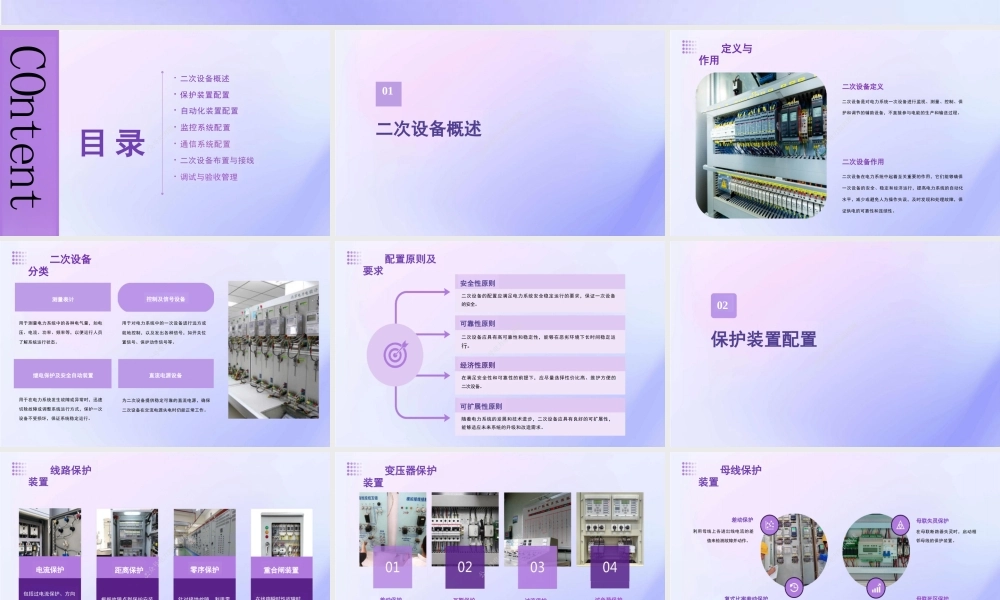

电力系统二次设备配置汇报人：停云2024-01-31录目COntent二次设备概述保护装置配置自动化装置配置监控系统配置通信系统配置二次设备布置与接线调试与验收管理二次设备概述01二次设备定义二次设备是对电力系统一次设备进行监视、测量、控制、保护和调节的辅助设备，不直接参与电能的生产和输送过程。二次设备作用二次设备在电力系统中起着至关重要的作用，它们能够确保一次设备的安全、稳定和经济运行，提高电力系统的自动化水平，减少或避免人为操作失误，及时发现和处理故障，保证供电的可靠性和连续性。定义与作用继电保护及安全自动装置控制及信号设备直流电源设备测量表计用于测量电力系统中的各种电气量，如电压、电流、功率、频率等，以便运行人员了解系统运行状态。用于在电力系统发生故障或异常时，迅速切除故障或调整系统运行方式，保护一次设备不受损坏，保证系统稳定运行。用于对电力系统中的一次设备进行远方或就地控制，以及发出各种信号，如开关位置信号、保护动作信号等。二次设备分类为二次设备提供稳定可靠的直流电源，确保二次设备在交流电源失电时仍能正常工作。安全性原则二次设备的配置应满足电力系统安全稳定运行的要求，保证一次设备的安全。可靠性原则二次设备应具有高可靠性和稳定性，能够在恶劣环境下长时间稳定运行。经济性原则在满足安全性和可靠性的前提下，应尽量选择性价比高、维护方便的二次设备。可扩展性原则随着电力系统的发展和技术进步，二次设备应具有良好的可扩展性，能够适应未来系统的升级和改造需求。配置原则及要求02保护装置配置零序保护针对接地故障，利用零序电流或零序电压进行保护。根据故障点到保护安装处的距离来动作，用于长线路或复杂网络。包括过电流保护、方向过电流保护等，用于检测线路上的故障电流并动作于跳闸。重合闸装置在线路瞬时性故障时，自动重合闸以恢复供电o线路保护装置距离保护电流保护差动保护利用变压器两侧电流的差值来检测故障并动作。过负荷保护在变压器过负荷时发出信号或跳闸。瓦斯保护检测变压器油箱内的气体，判断是否存在内部故障。过流保护作为变压器后备保护，检测过电流并动作。变压器保护装置差动保护利用母线上各进出线电流的差值来检测故障并动作。复式比率差动保护采用比率制动原理，提高母线保护的灵敏度和可靠性。母联失灵保护在母联断路器失灵时，启动相邻母线的保护装置。母联死区保护母线保护装置针对母联断路器与母线之间的死区故障进行保护。失灵判别元件检测断路器是否失灵，如电流互感器、电压互感器等。出口元件将失灵保护的动作信号传递给相邻断路器或保护装置。时间元件在断路器失灵后，经过一定延时启动保护。辅助元件包括电源、复归等辅助设备，确保失灵保护的可靠动作。断路器失灵保护自动化装置配置03配置原则根据电力系统的重要性和负荷性质,合理配置备用电源自动投入装置,确保其动作的正确性和选择性。技术要求装置应具备自检、闭锁、报警等功能，同时应满足快速、灵敏、可靠等要求。作用在主电源故障或失电时，自动、迅速地将备用电源投入，保证供电的连续性和可靠性。备用电源自动投入装置配置原则根据电力系统的规模和重要性，合理配置故障录波装置，确保其能够准确、完整地记录故障信息。作用记录电力系统发生故障时的电气量和非电气量信息,为故障分析和处理提供依据。装置应具备高精度采样、大容量存储、远程传输等功能，同时应满足抗干扰、防误动等要求。故障录波装置技术要求保异品邑黑配置原则根据电力系统的接线方式和运行方式，合理配置同期装置，确保其能够正确、可靠地实现同期并列。技术要求装置应具备自动准同期和手动准同期两种方式，同时应满足快速、准确、抗干扰等要求。作用实现发电机与系统或两个系统之间的同期并列，避免非同期并列带来的冲击和危害。同期装置技术要求装置应具备遥控、遥测、遥信等功能，同时应满足实时性、安全性、可靠性等要求。远方操作装置还应与监控系统配合，实现远方监控和无人值守。配置原则根据电力系统的运行需要和管理要求，合理配置远方操作装置，确保其能够正确、可靠地实现远方操作。作用实现远方对开关设备的分合闸...
