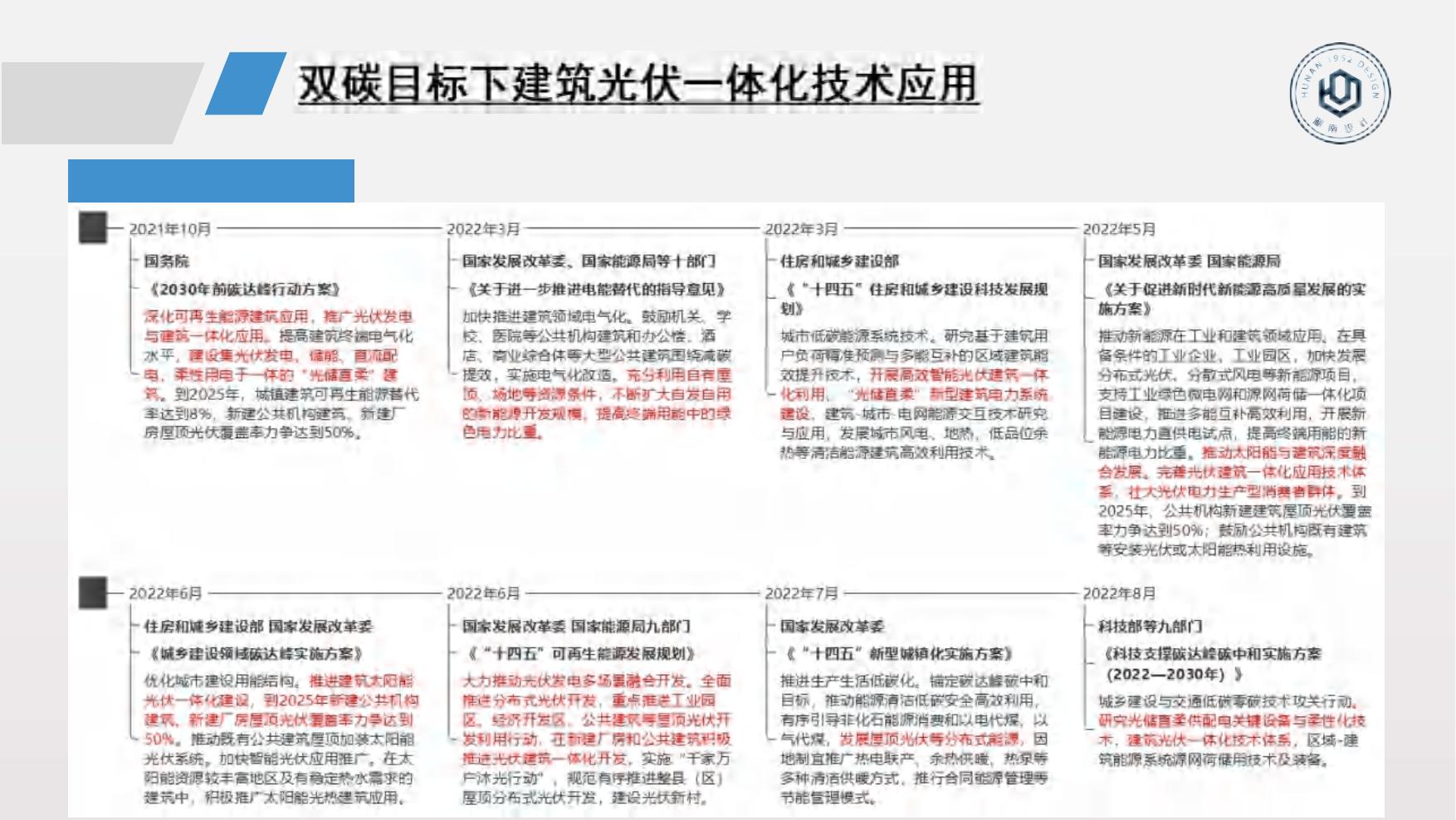

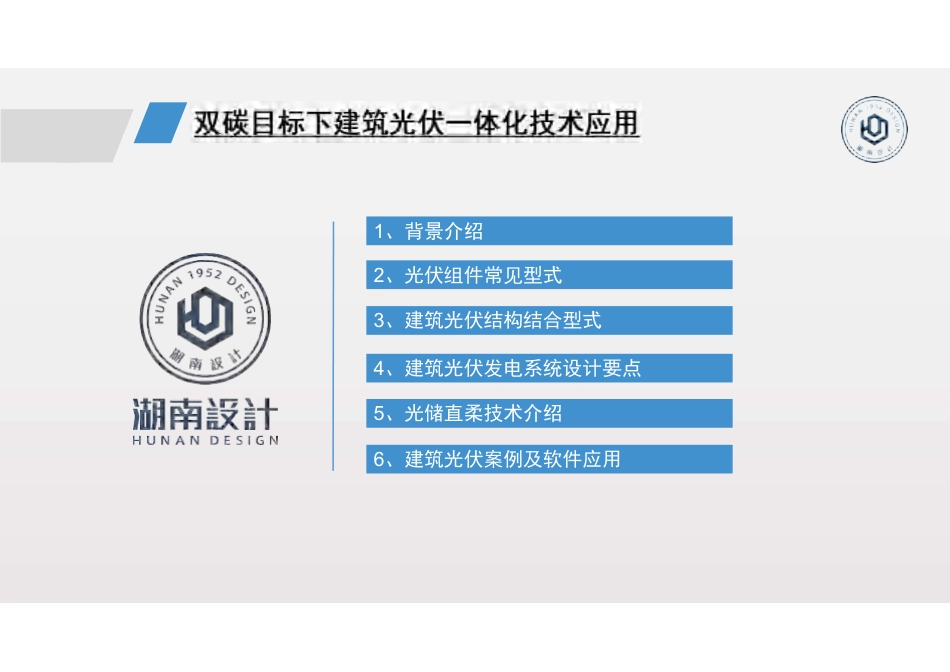

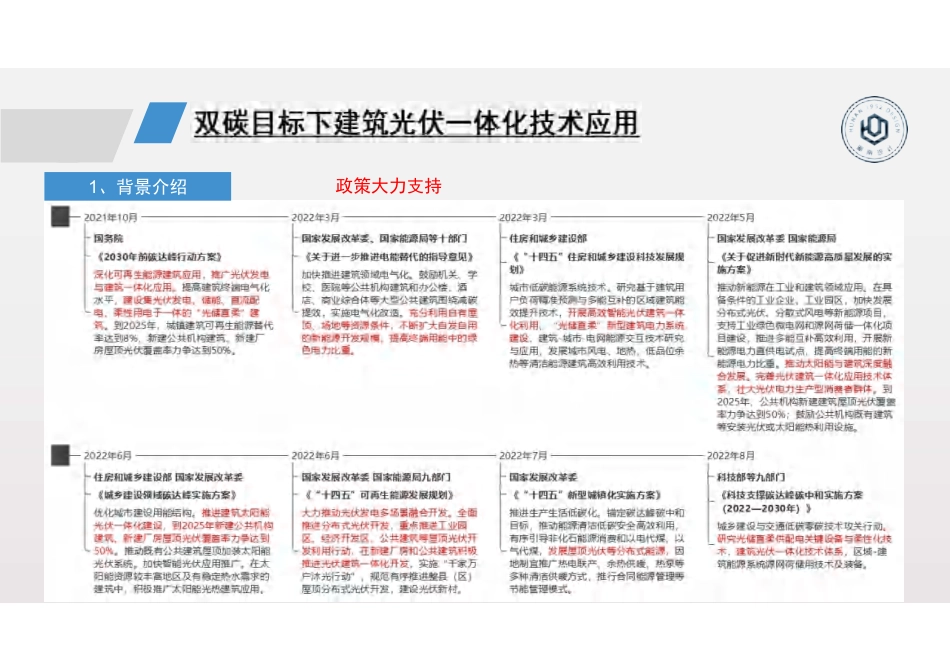

双碳目标下建筑光伏一体化技术应用湖南省建筑设计院集团股份有限公司双碳工程研究中心 谢敏1、背景介绍2、光伏组件常见型式3、建筑光伏结构结合型式4、建筑光伏发电系统设计要点5、光储直柔技术介绍6、建筑光伏案例及软件应用1、背景介绍政策大力支持1、背景介绍2022年4月1日-《建筑节能与可再生能源利用通用规范》《规范》要求，新建、扩建和改建建筑以及既有建筑节能改造工程的建筑节能与可再生能源建筑应用系统的设计、施工、验收及运行管理必须执行该规范。《规范》提出，新建建筑群及建筑的总体规划应为可再生能源利用创造条件，建设项目可行性研究报告、建设方案和初步设计文件应包含建筑能耗、可再生能源利用及建筑碳排放分析报告。施工图设计文件应明确建筑节能措施及可再生能源利用系统运营管理的技术要求规范要求城乡建筑屋顶及其他可获得太阳辐射表面的光伏发电应是我国未来大规模发展光伏发电的主要方向。清华大学建筑节能研究中心、中国建筑设计研究院有限公司与自然资源部卫星信息研究所合作，利用高分卫星图片和现场抽样调查统计分析研究认为,我国城乡可用的屋顶折合水平表面面积为412亿m2 ，在充分考虑各种实际的安装困难，留有充分余地后，可得到结论：城镇空闲屋顶可安装光伏发电容量 8.3亿kW ，年发电量1.23万亿kW· h ；农村空闲屋顶可安装光伏发电容量19.7亿kW ，年发电量2.95万亿kW · h 。城乡可安装光伏发电容量28亿kW ，超过我国规划的未来光伏装机总量的70％ ，潜在年发电量4.2万亿kW · h ，超过我国规划未来光伏发电总量的70％ 。1、背景介绍电力能源规划零碳情景下 2020—2060 年发电量结构零碳情景下 2020—2060 年电源装机结构Ø 随着建筑节能的深入推进，超低能耗建筑、近零能耗建筑、零能耗建筑等建筑节能新概念成为关注焦点。Ø 这些新型建筑除了节能水平进一步提高外，为了实现电力自产，太阳能等可再生能源技术的应用比例更高。Ø 通过建筑光伏一体化技术，深入挖掘建筑中的光伏产电能力，使可再生能源产能大于或等于建筑全部用能。1、背景介绍建筑节能要求2、光伏组件常见型式Ø 钢化玻璃——保护电池（透光性、高硬度）Ø EVA薄膜——粘接（透光性、封装要求高）Ø 导电铜带——聚电导电Ø 太阳能电池片——光电转化Ø 光伏背板——保护电池（密封、绝缘、防水）Ø 铝合金边框——支撑、保护（强度、耐腐蚀性）Ø 接线盒——连接、保护常规光伏组件组成：2、光伏组件常见型式...
