基于风光储充的工业园区综合能源系统解决方案及典型案例免费下载

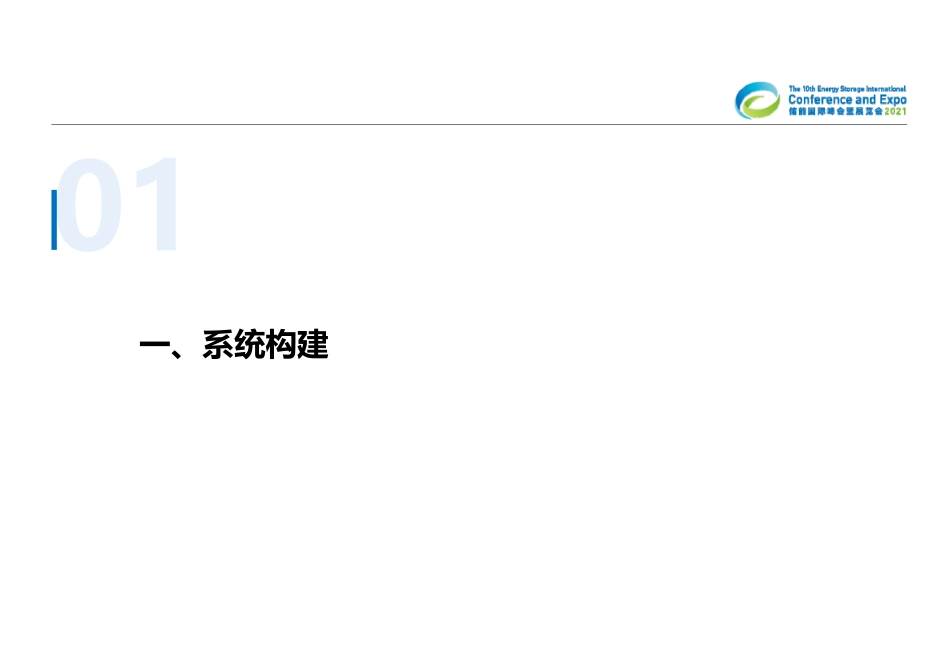

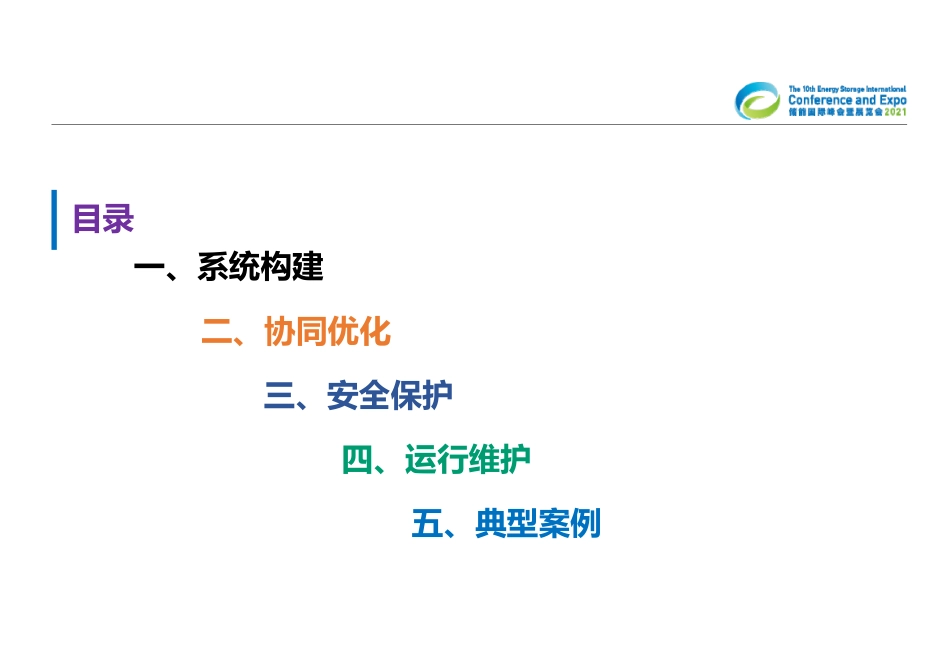

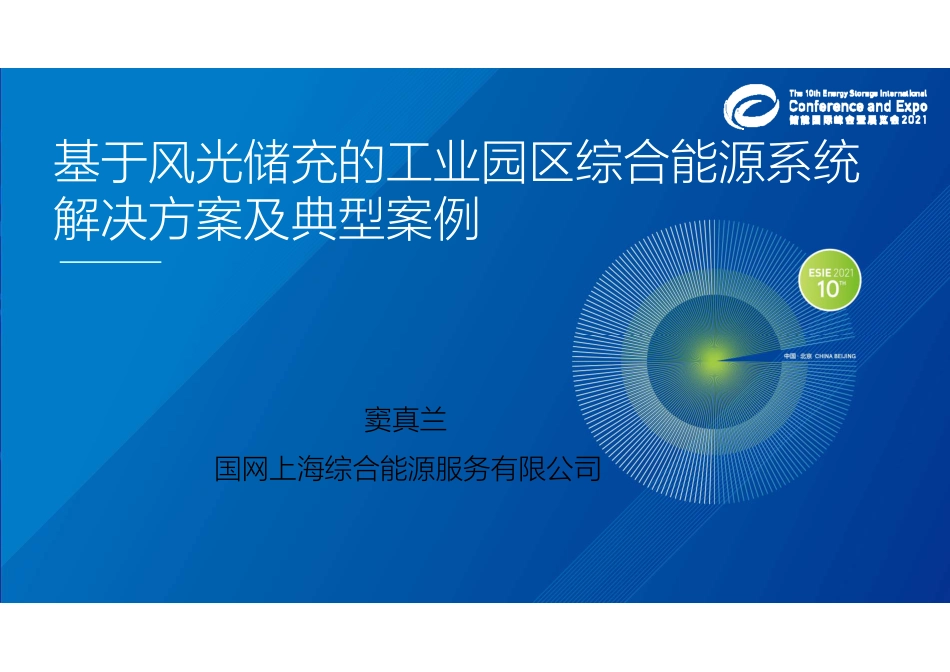

基于风光储充的工业园区综合能源系统解决方案及典型案例窦真兰国网上海综合能源服务有限公司目录一、系统构建二、协同优化三、安全保护四、运行维护五、典型案例一、系统构建顶端小标题一、基于风光储充的工业园区综合能源系统构建现有能源管理存在诸多问题与痛点上海电气电站集团上海电机厂的主要产品有大中型交流电动机、直流电动机、风力发电机、汽轮发电机等；占地面积约80万平方米，最大厂房长312米，主跨宽36米，高34米；生产设备3000余台、精细设备280余台；上海电机厂用电量巨大，当前配电容量71.5MVA，年用电量高达约7000万度；场景顶端小标题 提高可再生能源使用率，优化工业园区能源结构； 与工业园区高度融合，和谐发展，量身定制解决方案； 构建停车棚光储充系统，解决员工“绿色”出行难点； 采用智慧能源技术，降低企业能耗和成本，实现园区企业共赢； 削峰填谷、需求响应，降低用电成本，探索用户侧储能参与参与需求侧管理； 低碳绿色园区智慧能源商业模式示范。一、基于风光储充的工业园区综合能源系统构建系统构建原则：顶端小标题根据厂区提供的日负荷曲线数据可知，夏季为负荷高峰，峰值负荷约为16MW。根据1月、4月、7月、10月典型日负荷特性曲线可知，上午9-11点以及下午14-16点是两个负荷高峰，负荷比较稳定，峰谷差明显。1月平均日负荷特性曲线4月平均日负荷特性曲线7月平均日负荷特性曲线10月平均日负荷特性曲线一、基于风光储充的工业园区综合能源系统构建负荷特性分析储能站3号停车场光伏福伊特车间屋面2号停车场光伏线圈车间屋面GVPI车间屋面集装箱储能系统顶端小标题源-储-荷功率和容量配比参数源2.2MW光伏发电系统、10kW风力发电系统网光伏系统低压380V、储能系统6kV储4.02MW/12.6MWh磷酸铁锂电池70kW/307.2kWh梯次利用动力电池荷厂区用电负荷一、基于风光储充的工业园区综合能源系统构建顶端小标题磷酸铁锂储能系统安全性高、能量密度高、充放电倍率高、使用寿命长等特点，是未来最具有市场前景的储能电池体系。磷酸铁锂储能电池集装箱磷酸铁锂储能电池组储能PCS、升压变一体仓先进储能电池，需求侧响应、虚拟电厂一、基于风光储充的工业园区综合能源系统构建顶端小标题梯次利用储能系统“风光储充”系统本地控制终端车棚光伏风力发电机“风光储充” 微网系统一、基于风光储充的工业园区综合能源系统构建顶端小标题 充分利用厂区合理屋面，园区各方参与； 就地消纳，提升新能...
